升技出品双CPU主板VP6介绍

【原创】
2000年12月15日13:06

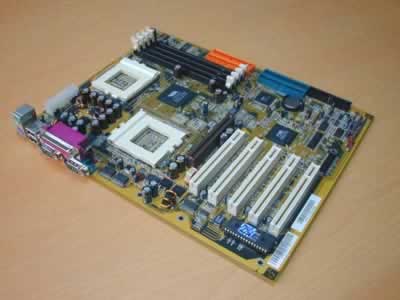

最近好象双CPU的主板特别多，今天就再为大家介绍一款升技出品的VP6。

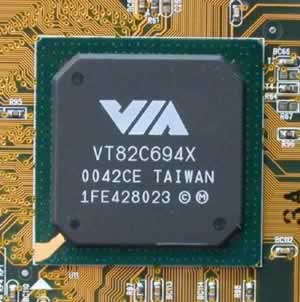

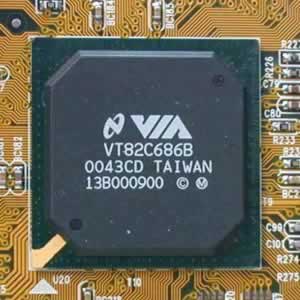

这块主板的芯片组是VIA的北桥694X与南桥686B的组合，686B与686A相比，主要是增加了对UDMA100的支持，这样一来，不需要第三方的磁盘接口控制芯片（常见的有PROMISE和HIGHPOINT两种），也能使诸如IBM75GXP、酷鱼III之类的硬盘发挥出它的全部能力了。但是这块主板上仍然有一块HIGHPOINT 370芯片，主要是用作RAID的这个后面会提到。主板上有一个AGP4X、5个PCI插槽；四个DIMM插槽（最大支持2GB内存）；4个IDE接口，还有两个CPU插座。

除了一块主板之外，包装盒内还有一根80针的IDE线、一根软驱线、一根双口的USB线、一张驱动光盘和一本说明书。印象中升技总是在他们的主板产品中附带一根USB线，使得主板上预留的两个USB插针也能派上用场。说明书是全中文的，内容从主板螺钉的安装直到WINDOWS中驱动的安装均非常详细。

虽然南桥686B提供了对AC97软声卡的支持，但是其CPU占用率比较高，而且音质也并不如人意。因此在这块主板中，去掉了形同鸡肋的AC97软声卡，这样可以多少节省一些成本（也就是降低售价）。另外，绝大多数694X主板都有的CNR插槽在这块主板上也没有出现，而且跟音频部分一样，PCB板上根本就没有相应的布线，并非是简单地将带AC97软声卡版本的音频部分去掉了。

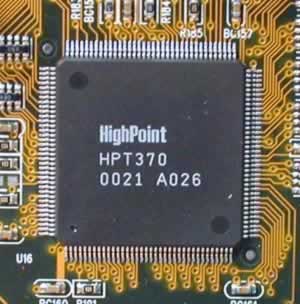

因为板上有一块HIGHPOINT 370芯片，因此它一共具备四个IDE口，其中IDE1和IDE2是主板本身具有的IDE接口，支持UDMA100；另外两个是HPT370芯片提供的，同样支持UDMA100，并且支持RAID功能。一般来说，是将做RAID的两个硬盘分别接在IDE3和IDE4上，CD-ROM以及其他IDE设备接在IDE1口上。包装之内还有一张附页专门对这个问题做了说明，光驱不能接在IDE2上，否则装过4IN1补丁后会看不到光驱。其实这倒不是什么问题。

两个CPU插座均为独立供电，这对于保证系统的稳定性是很有好处的。CPU插座旁有十余个大号电容，但并不妨碍大型散热片的安装。主板的电源插头放在了左上角，可以适当减少一些电源线的长度。

在主板电池的下方，有一个SMB1的四针插座，可以用来连接升技特有的POSTMAN，可以简单地达到一个DEBUG卡的作用，POSTMAN只能用在升技主板上，这也算升技主板的特色之一了。旁边还有一个USB2的插座，将本文开头提到的USB线插在这里，再将挡板安装好，就可以使用另外两个USB口了。

在主板的最下方有两排插针和一个红色的指示灯，插针当然就是用来连接机箱前面板上的RESET、开关、IDE指示灯等设备的。红色指示灯是表示主板的工作状态的。整个主板上就只有一个用来清除CMOS设置的跳线，其他无论是跳线还是DIP开关统统没有。况且这个跳线也不一定会用到，因为如果你因为超频造成系统无法启动的话，只需要按住“INSERT”键开机就能恢复上次成功启动时的设置。

这块主板面向的用户应当是追求性能的发烧友以及不想用太多钱组建服务器的人。两个做RAID 0的硬盘的性能会接近单个硬盘的两倍，如果是RAID 1的话可以大幅度提高硬盘上数据的安全性，RAID 0+1就是速度与安全的结合，不过你得付出四块硬盘才能实现。
