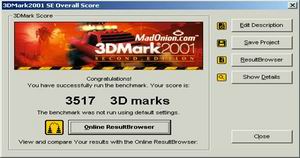

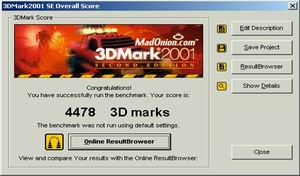

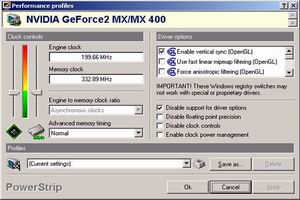

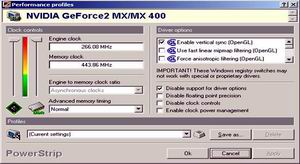

近日在市场上购买了一块盈通剑龙G6200 DDR版本的显示卡，使用了一段时间后感觉不错，在领略了其非凡的超频性能之后，始终无法按捺激动的心情，因此及时将使用心得告知大家。 该卡做工精良，采用黑色PCB，配合银白色的主动散热风扇与散热片，对比度及其强烈，这是首先吸引我的原因。拿在手上查看，感觉用料也还不错，图形主芯片的供电部分用了4颗MOSFET，这在显卡的设计中是不多见的，显然对于稳定性的提高是不用质疑的。另外，值得一提的是，该卡虽然用到的不是钽电容，但也是品质不错的SMD铝电解电容，数量有9颗之多，熟悉硬件的朋友都知道，这对提高产品的稳定性也是有帮助的，这在我进行的超频测试中就得到了验证。还有就是，该卡采用了SST 39VF512的Flash ROM作为其BIOS，这对于超频发烧友来讲也是有帮助的。如果经过反复测试，找到了该卡的最佳工作频率，就不必利用软件来调节了，可以将该显卡的BIOS读出来，修改频率之后重刷新BIOS，这样处理过的显卡，在任何操作系统里工作都是已经超过频的。 我买的是一块32M DDR版本的盈通剑龙G6200，该卡采用的是nVIDIA GeForce2 MX400图形加速芯片，官方发布的标准核心/显存频率应该为200/166MHz，如果是DDR就应该是200/333MHz.。根据常识，工作在166MHz，显存至少要6纳秒的，另外显存的品牌也很重要。因此在买卡的时候，我就小心的将散热片取下，观察了显存的情况。真是不看不知道，一看吓一跳，该卡居然用的是标识为“hynix HY5DV641622AT-4”，天哪！这是4纳秒的显存，MX400配4纳秒显存？难道要让MX400跑250MHz？DDR的就是500MHz？种种的疑问困扰着我，但我隐约感觉这是个不错的东西，我没进行太多考虑就付了钱。 回家第一件事当然是验货啊，我迫不及待的把显卡装上，下载了最新版本的PowerStrip 3.15来查看该卡的频率。是标准的200/333MHz，略显遗憾，既然显存用的这么好，频率为什么不调高一点呢？也许是厂家基于批量控制的原因吧？谁知道呢？管它呢，反正我们自己可以超。  没超频之前，当然要先测试一下默认的性能。我首先测试了该卡D3D的表现，我用的3DMark2001Se版，在1024x768x32bit@85Hz，测试的结果如下：  然后我又用Quake III v1.17版本测试该卡OpenGL的表现，640x480的FPS表现如下：  我当然不会放过4纳秒的超频潜能，经过我反复测试，我居然将PowerStrip所支持的频率调到了极限，请看下图：  前所未有的266/444MHz，单纯的调到该频率还不能说明问题，当然要通过测试才行，于是对比前面的情况，我又进行了相同的测试，3DMark2001Se在1024x768x32bit@85Hz，测试的结果如下：  Quake III v1.17版本测试该卡OpenGL的表现，640x480的FPS表现如下：  超频之后，D3D性能提升高达27％，OpenGL性能高达15％。如此表现优异的显示卡，简直是太物超所值了。
