市面上零售电源的品种繁多，就算只考虑品牌厂家的产品常见的种类也不下数十个，如何才能进一步了解各个电源的优点呢？下面我们就来个品牌电源大解剖，看看这些电源在线路、用料和工艺上到底有何上乘的表现，最后再对大家都感兴趣的几个技术指标进行进一步的评测，比武打擂争夺动力之王的桂冠，相信从中你能深入了解国产电源的实际情况。
目前送测的电源主要为国内知名厂家生产的主流电源，其中也有少部分为台湾OEM产品，大家在市场上经常能找到这些产品，其中一部分作为机箱的配套电源，而另外一部分则面向DIY市场，台湾和国外著名电源厂家的产品则在今后有机会再做进一步的报道。
从目前送测的电源来看，绝大部分电源都采用了半桥式功率转换的经典电路，元件型号的选择也比较一致，下面就来看看它们的特色吧：
l联志霸王龙LZ-300-P4（水晶版）
图4－01
联志机箱在高、中、低三个档次上均有非常出色的产品，而中、低端机箱搭配的大部分都是这个型号的电源。

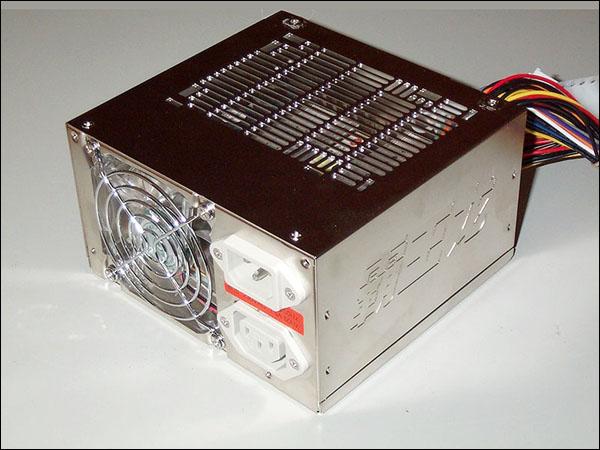

该电源外壳镀镍而呈现银白色，侧面印有“霸王龙”三个大字，感觉十分凝重，见图4－01，顶部对着CPU的方向虽然开有新的通风孔，但已被厂家用透明塑料片堵住。电源面板上安装了市电输入插座和输出插座，没有安装电源开关，输入端也没有接上电源滤波器，但在电源板输入端安装了相同功能的滤波线路来滤除杂波和干扰。

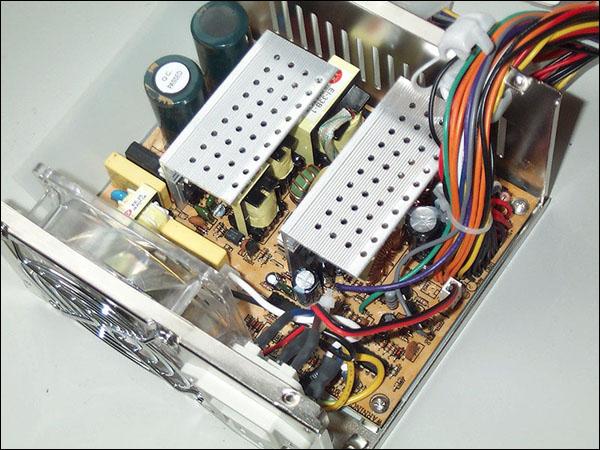

市电经过4A600V的全桥整流后经过两个470μF200V的高压电解电容而转换为高压直流电，开关管选用两个TO-220封装的最大电流7A、耐压400V、耗散功率50W的2SC4106，选用的高频开关变压器的个头略小，见图4－02。
低压部分选用S30SC4高速整流二极管进行全波整流，各个输出端分别搭配了数个1000μF到2200μF的电容进行滤波。
控制部分集成电路的型号已经无法分辩，但从结构上看仍然是采用KA7500B＋LM339的方式来完成振荡、PWM控制和保护等诸多功能的。
开关管和整流管分别安装在两个面积较大的倒“L”形散热片上，选用12V0.12A的水晶风扇对其散热，该电源没有风扇温控功能。
输出端配有P4专用的电源插头，另外配置了4大1小的电源插头（大的接硬盘、小的接软驱），每两个大插头共用一组输出导线，其最大连接长度为50厘米，大机箱使用中也不需要配置另外的延长线。
铭牌上的各输出端的最大电流见下表，没有标出各端的综合输出功率的大小，通过的认证包括CCEE、CE、CB、FC和UL：
| 输出电压 |
最大输出电流（A） |
| +5VDC |
18 |
| +12VDC |
6 |
| +3.3VDC |
10 |
| -5VDC |
0.5 |
| -12VDC |
0.5 |
| +5VSB |
3 |
图4－02
该电源线路成熟，做工规范，元件摆放和焊接的也很整齐，只是元件规格的选用比较谨慎，也没有什么特别的功能，各端电流输出的指标不高，根据ATX标准来看实际的输出功率应该在160W以下，实际测试时短时间接入240W的高功率进行测试时除了+3.3VDC端电压下跌严重外，其他输出端的电压均在ATX标准规定的范围内，在120W负载下各个输出端表现正常，仅+3.3VDC输出端的电压下降稍微明显，+5VDC和+12VDC端的纹波输出也均符合ATX的规定。该电源+12VDC端的输出电流较小，仅为6A，与真正支持ATX12V的主板搭配时就无法加入过多的光驱和硬盘。
