高性价比的I845PE主板－天虹UB-8I845PE测试

【原创】
2002年11月14日15:20

【文章简介】阅读 人次
目前大量的I845PE和I845GE主板铺天盖地而来，今天，我们就又拿到了一款I845PE主板，是由天虹科技推出的UB-8I845PE，下面就让我们先睹为快... (3320 字)

8外设
<其他




第2页：天虹UB-8I845PE外观介绍

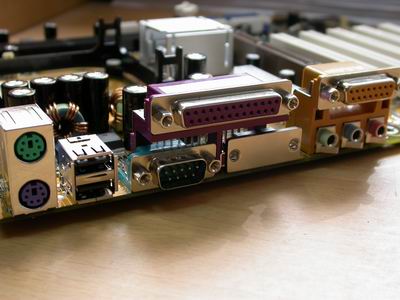

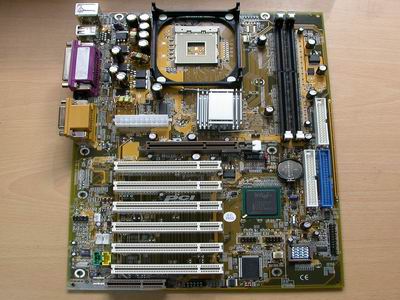

这款主板采用标准板型结构，采用I845PE+ICH4芯片组，支持400/533MHz前端总线P4处理器，支持DDR333/266/200内存标准，容量最大可以支持2GB。主板上提供了1个AGP 4x插槽、2个DIMM插槽、6个PCI插槽以及1个CNR插槽。整块主板干净明了，做工用料中规中矩，还是不错的。下面是它的接口部分。

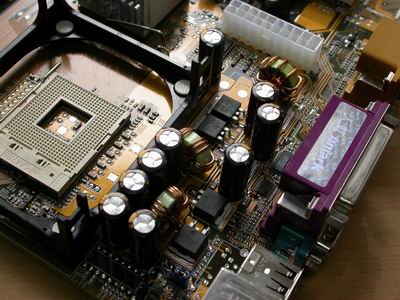

可以看到，一个串行端口被取消了。在目前见到的I845PE主板上，基本上都是这样的。这是因为I845PE和I845GE除了没有内置显卡之外，其余的特性都是一样的，包括主板的走线布局都可以是一样的。因此，主板厂家均在一条生产线上生产这两款主板。而这个串行端口的位置在I845GE主板上留给了VGA接口。因此在I845PE主板上这个位置就给屏蔽掉了。而为了照顾到可能需要两个串行端口的用户，主板厂商会随主板附送一根串行端口的外接挡板，只要将另外一边的接头连在主板正确的接口上就可以获得第二个串行端口了。下面是主板的供电电路部分。

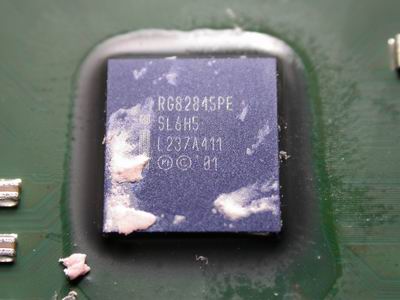

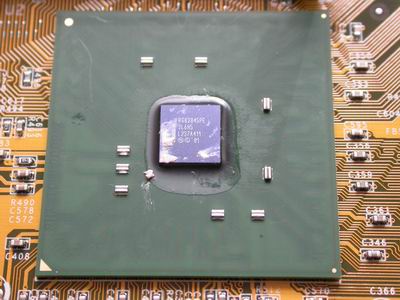

可以看到，这款主板采用三相供电方式，在滤波电路中使用了多颗大容量的电解电容和扼流线圈，用来给主板提供更加稳定的供电。下面就是I845PE芯片组的北桥芯片。

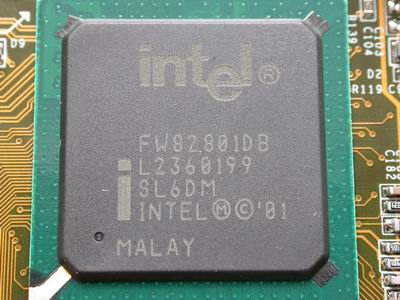

这是南桥芯片。

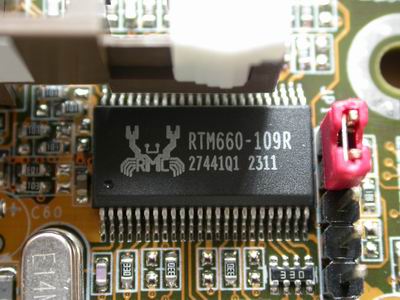

这是主板上的RealTek公司制造的时钟发生器芯片，型号是RTM660-109R。

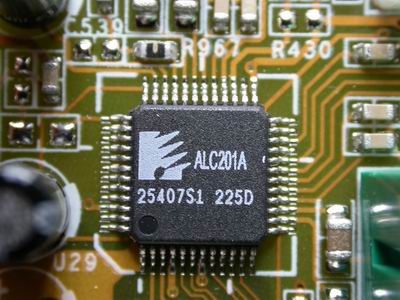

这是音效解码芯片，型号是ALC201A。

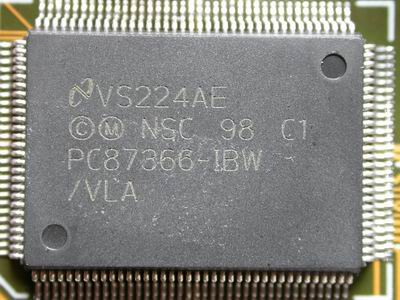

这是主板上负责系统I/O的芯片。

这款主板的主要特性参数如下：

芯片组 I845PE+ICH4
内存 2条184线DIMM插槽，支持DDR333/266/200，最高支持2G
BIOS 2M 可擦写 RAM
支持PnP, APM, ACPI, ATAPI, DMI
具有防病毒功能
I/O接口 2个PCI EIDE接口，支持Ultra DMA33/66/100数据传输模式
一个ECP/EPP并行端口，两个16550A UART串口，六个USB2.0接口
PS/2鼠标/键盘接口
板载声卡 标准AC97音效解码控制器
即插即用，全双工，DIRECT SOUND支持
输入，输出，麦克风和MIDI/游戏口
硬件监测 电压温度/风扇转速检测，CPU过热保护
电源管理 P4标准ATX电源
支持SMM, APM 和 ACPI
支持网络唤醒
支持MODEM远程唤醒
主板集成VRM 8.4标准的电压管理模块
其他功能 支持USB启动，支持USB2.0
显卡接口为AGP4X。
CPU免跳线设置
唤醒警告
主板尺寸 300mm x 215mm,ATX规格

《天虹UB-8I845PE性能测试》...继续下一页＞＞

《前言》...返回上一页＜＜

《高性价比的I845PE主板－天虹UB-8I845PE测试》分页索引


第1页：前言
第2页：天虹UB-8I845PE外观介绍
第3页：天虹UB-8I845PE性能测试

全文
