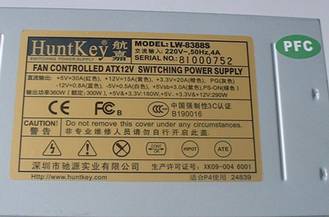

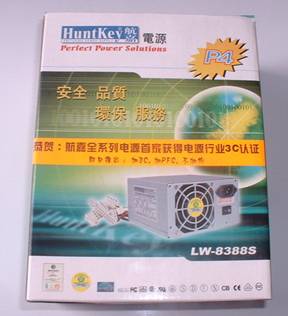

服务器电源有两种，一种是冗余服务器电源，一种是大功率电源。 冗余服务器电源由两个PC电源组合而成，两个电源之间通过一些特殊的电路进行连接，在一个电源工作时，另一个电源处于备用状态，当工作的电源突然出现故障时，另一个备用电源能在很短的时间内接替故障电源进行工作，以防止服务器出现“宕机”现象。冗余服务器电源一般用在银行、电信等不可“宕机”的部门，普通消费者往往并不适合采用，况且一千多元的售价也不是普通消费者可以接受的。 另一种意义上的服务器电源是指大功率电源，额定输出功率一般在300W以上，因为现在的小型网络服务器上的硬盘多达10个以上。现在市面上真正能作为服务器电源使用的PC电源很少，因为相当多的所谓300W电源的额定功率往往在200W左右甚至更低。航嘉LW-8388S正是一款比较合适的服务器电源，其额定功率为300W，最大输出可以稳定在360W，能够支持12个硬盘。 其实航嘉LW-8388S早在一、两前就开始在市面上销售，不过由于鲜有宣传，所以很少有消费者知道，随着时间的推移，这款电源逐渐在消费者心中树立了良好的形象，并成为许多小型数据存储型服务器的标准配置电源。为使有兴趣的朋友更深入地了解这款电源，我们将对它进行一次比较详细的介绍。 下面（图1）是航嘉LW-8388S电源的老包装，是不是很“土”？  不过现在的新包装已经有很大的改观，如图2，而且比老包装扩大了许多。  从包装上可以看到，航嘉LW-8388S非常清楚地定位于“服务器专用电源”，在包装的侧面，“CCC”认证的标志也很明显。  从外观上看，航嘉LW-8388S一点也不起眼，不过拿在手上却是沉甸甸的，可见用料还是很足的（图3）。  在电源的铭牌上（图4）标明了这款电源的指标参数，能满足ATX2.03的300W规定，对各输出端的综合功率都做了说明，如此正规的标注方法这在国产电源中仍然十分少见。从铭牌上的“3C”标志和右上角的“PFC”可以知道，这是一款通过了CCC认证的电源。

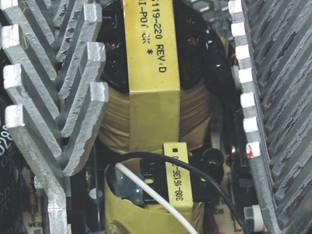

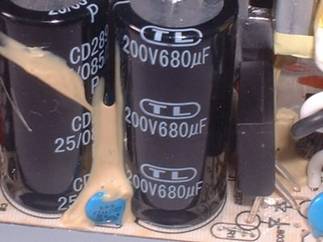

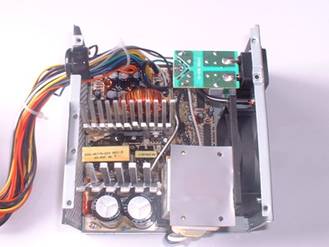

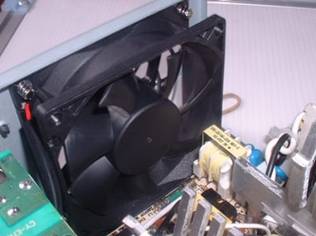

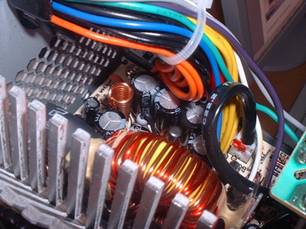

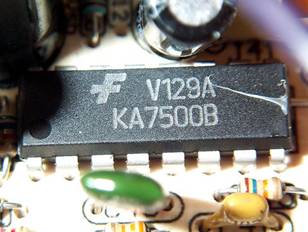

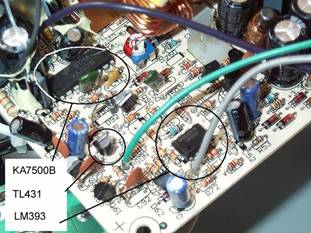

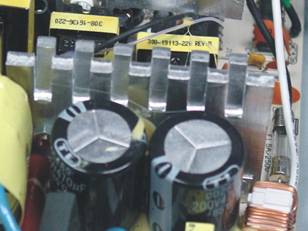

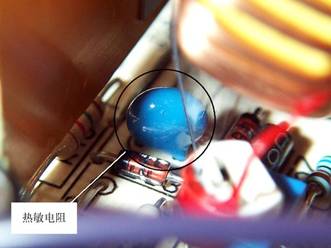

在接口方面，除了带有P4专用的4PIN的12V专用CPU接口和6PIN的P4主板增强接口外，最新将要推出的版本，提供了8个四针接口，比以往的5个四针接口增加了3个，能满足一般客户的需要（8个硬盘），不过如果要接更多的硬盘，就必须另外购买四针接口（图5）。  航嘉LW-8388S电源对防伪也非常的重视，除了在电源一侧的挡板上贴有防伪标签外，在电源的风扇上也贴有一个防伪标签，刮开涂层，拨打800免费防伪电话，真假立刻知晓（图6）。 下面来看看内部结构（图7）。  打开外面一层外壳，里面居然还有一层钢板。  从侧面看（图8），原来是有一个很大的PFC电路悬挂在上面。拆下来后看就是下面这个样子（图9）。  内部做工十分干净（图10）。  在细节方面也十分注意（图11），电源外壳的内侧，贴有一层黄色的马拉胶，主要是防止内部高压与外壳产生“打火”现象。这一层马拉胶在其他电源中很少见，而航嘉其他的电源中基本上都有。  仔细观察图12中的红线部分，你会发现在滤波电容和散热片之间有一层透明的塑料片，它的作用是起隔离作用，防止元件之间出现以外短路的情况。  高频滤波电路是绝对不可以省略的，也没有用其他电路代替（图13）。  密实的线圈，是优质电源的基本要件（图14）。 配合大功率的输出，这里采用的是两个680微法的电解电容。电容之间用绝缘胶水固定住（图15）。  粗壮的高频开关变压器，与旁边的银色的叉子状的散热片，以及型号为2SC2625、TO-3P封装、耐压400V、最大电流10A的功率开关管共同决定了电源的最大稳定工作功率可以达到360W（图16）。  采用的是少见的滚珠风扇，寿命非常长，但噪音么，嘿嘿，当然也是比较可观的（图17）!  低压输出端，采用的低压滤波电容、电感也很多（图18）。  电源板的另外一角就是这个电源的控制中心了，这里关键的部件是PWM电源管理集成电路，辅助的电路还包括基准电压电路、取样电路、比较电流和保护电路等等，十分复杂，其中PWM管理集成块驱动开关管工作输出电压，该集成电路的型号是KA7500B（图19）。  另外还有4路精密电压比较器的LM339和2路比较器的LM393，而TL431则用来产生基准电压，你能在大部分电源上见到它们的身影（图20）。  电源内部还需要对过压、过流、欠压、过载、过热等进行保护，此外，还设计了温控电路，LW-8388S采用热敏电阻探测电源内部的温度并自动调整散热风扇的转速，让电源内部保持均衡的温度（图21）。  作为一款服务器专用电源，光有大功率的输出还是不够的，各路输出的稳定性、纹波的大小、寿命、连续工作无故障时间、各种保护等性能参数也是非常重要的，航嘉LW-8388S电源这方面的性能参数控制得相当不错。在一些网站杂志的电源评测中，有一些关于航嘉LW-8388S电源的评测结果，有兴趣的朋友可以查询一下相关资料。
