最两周炒得最热的莫过于nVidia刚刚发布的GeforceFX，它是下一代的GPU了，代表了未来的发展方向。不过GeforceFX最快也要到明年二月份才能正式上市，在此之前nVidia的主打产品还是Geforce4系列GPU。在此之前nVidia先后停止了Geforce4
Ti4400和Geforce4 Ti4600 GPU的生产，因此NV25核心的GPU只剩下一个主力Geforce4 Ti4200，随着AGP 3.0（也就是AGP
8X）浪潮的到来，在下一代的GeforceFX上市之前nVidia又推出了一个NV28的核心，实际上是NV25的AGP 8X版本，随着越来越多支持AGP
3.0的主板上市，AGP 8X显卡的潜能也会被挖掘出来。
Geforce4 Ti4200的核心架构和Ti4600/4400是一样的，都具有nfiniteFX
II引擎。只是Ti4200的工作频率较低，但是通过超频也可以缓解频率过低的问题。nVidia的nfiniteFX
II引擎可以说是它的招牌，完全支持DX8.1，有着丰富的游戏支持。此外它还有LMA II—nVidia的光速内存架构的第二代，它可以大幅提高显存通道的利用率，缓解显存带宽的不足。它还拥有nView多显示器支持，内建两个350MHz的RAMDAC，NV28具有Accuview先进的多采样硬件全屏抗锯齿技术。标准Ti4200的核心工作频率是250MHz，128MB显存工作频率是444MHz，而华硕利用其技术上的优势推出一款“高频”的Ti4200-8x，它缺省的核心频率达到了275MHz，而显存频率更是达到了600MHz，可以说性能直逼Geforce4
Ti4600。
一，硬件描述

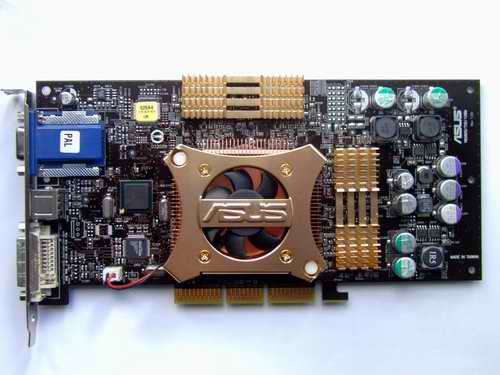

华硕V9280S显卡采用了Geforce4
Ti4200-8x芯片，8层布线的TI4600的PCB板。不过说它采用了TI4600的PCB板也有些勉强，实际上华硕在这片PCB板中采用了很多自己的设计，在这片显卡上充分体现了华硕的创新和研发能力。黑色的PCB板配上金色的散热片，可谓相得益彰，从色彩的搭配上我比较喜欢，显卡还是做成黑色比较酷。这片卡的供电部分集中在显卡的后半部，
可以根据需要使用大量的MOSFET来达到高输出功率，也可以使用更多的滤波电容和扼流线圈来提供平稳的电流。核心与显存集中在PCB板中部，使这部分线路可以相对独立，高频线路可以集中布线
。有人觉得小PCB板好，其实大PCB板更加利于布线，华硕V9280S的显存通道的工作频率达到了300MHz，即使线路长度不一样都会造成时钟相位上的偏差，我们可以看到
每片显存到核心的距离是一样的，并且通过布线来减少线路的串扰。视频输出电路和TMDS发生器都位于PCB板的前部，
华硕V9280S采用了一片Philips的视频编码芯片来负责视频输入/输出。

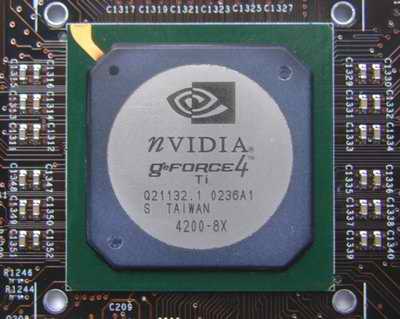

Geforce4 Ti 4200-8X GPU，采用金属顶盖辅助散热
.jpg)
NV28 A0版本的芯片

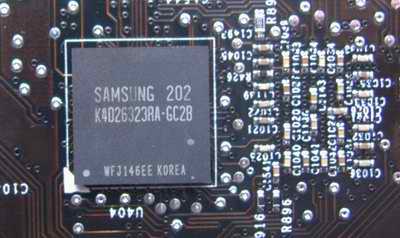

显存采用了FBGA封装的DDR SDRAM颗粒，FBGA封装的优点之一是引出管脚的寄生电容小，高频工作下的稳定性强，并且可以引出更多的管脚，是未来DDRⅡSDRAM的封装形式。华硕V9280S采用了和Geforce4
Ti4600一样的显存颗粒，编号是K4D26323RA-GC2B。显存颗粒的容量是128兆位，位宽为32位，2.8ns的时钟周期。这片显卡一共采用了8颗显存，因此显存容量是128兆。8颗显存的总位宽算出来有256bit，而Ti4200只支持128bit的显存位宽，实际上它是由两片显存共用32bit的通道，也就是四片显存组成一个banks，一共有两个banks。

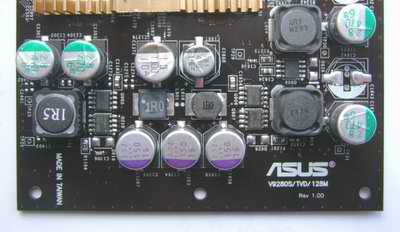

显卡的供电部分，仅扼流线圈就有三个，还有SOIC封装的MOSFET和大量滤波电容，在供电设计方面可以说是不惜工本，为显卡的超频准备了充足的弹药。

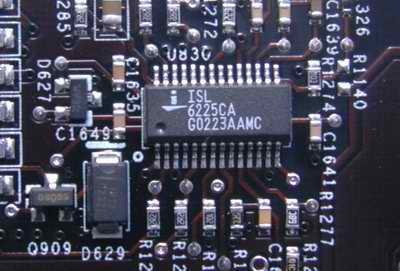

ISL 6225CA是一颗两通道PWM控制器

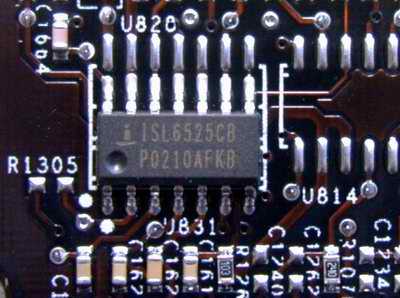

ISL 6525CB是一颗两通道PWM控制器，它同上面提到的ISL 6225CA一起构成精确的MOSFET驱动电路

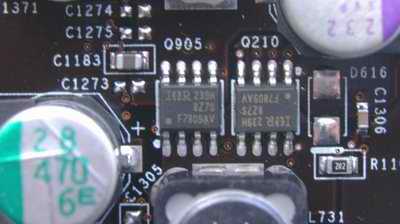

SOIC-8封装的MOSFET芯片，一颗小芯片内集成两个独立的MOSFET，优点是：体积小巧、功耗低、高精度

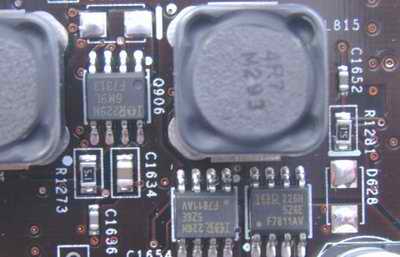

又是三颗IOR的SOIC-8封装的MOSFET芯片，它比Ti4600还多一颗SOIC-8封装的MOSFET芯片

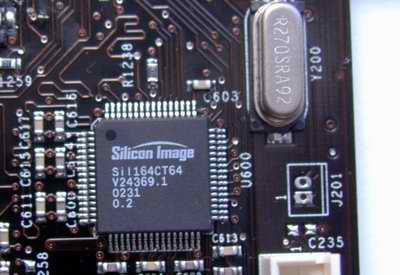

Silicon Image的TMDS芯片，用来支持DVI输出。Geforce4中都内建了两个相互独立的350MHz的RAMDAC，实现了互不干扰的双屏支持。nVidia通过nView技术来支持双显示器。

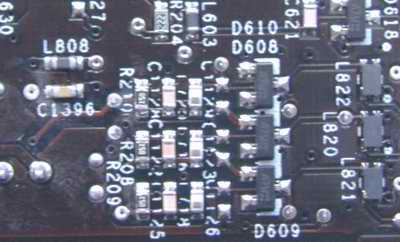

这是显卡VGA输出部分的低通滤波器，它由贴片电容和电感构成，可以过滤掉VGA信号中的主频杂讯。显卡上的RGB通道信号输出低通滤波电路可以滤除影响显示效果的高频杂讯，这部分电路对于显卡来说非常的重要，因为RGB是模拟信号输出，难免会被干扰造成波形畸变而影响显示效果，特别是在高分辨率下的影响更加明显。很多用户对此都不太在意，实际上显卡输出品质很大部分要靠这个低通滤波器了。
显卡型号是ASUS V9280S

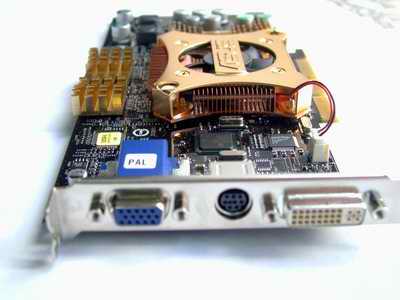

还有导热管的散热器，在铝制的散热片基座上嵌入了纯铜制成的散热鳍片，散热鳍片通过一个导热管连接，可以使热量迅速在散热鳍片之间传导，加快整个散热器的散热速度。
散热器的全景图
这片显卡的主要特点就是快，由于采用了超强的显存它的速度要比普通Ti4200提高了20%
.jpg)

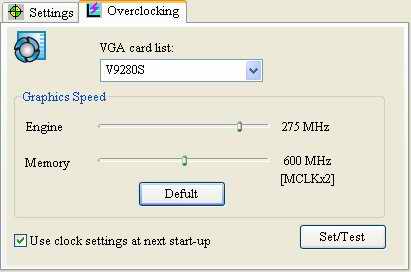

华硕V9280S的缺少工作频率是核心275MHz，显存600MHz，它的显存工作频率已经和Ti4600一样了
.jpg)
超频也要讲究稳定性，对那种超到花屏或频繁死机的超频方法是不可取，毕竟你不是为了看到一点测试成绩的提高，而是要能够非常稳定的工作。因此在对这片华硕V9280S显卡的超频上我采用了比较保守的方法，如果超频后显卡出现任何非正常的状态我都视之为超频失败，最后选择了一个非常稳定的频率：核心290，显存650。实际上显存还有较大的超频空间，不过没经过长时间的测试考验，我还是选择了一个比较保持的频率。
二，丰富的软件功能

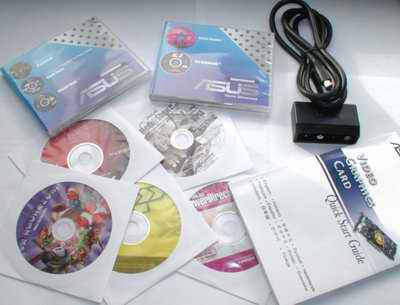

附带的软件总类繁多，包括三张游戏光盘，一张驱动光盘，一张华硕的媒体播放光盘，一张ASUSDVD，还有一张PowerDirector2.1光盘，是视频制作编辑软件，配合这片显卡的视频捕捉功能．显卡还提供了一个视频输入／输出转接器，提供一个S端子视频输入，一个混合视频输入端子，一个S端子视频输出，一个混合视频输出端子。
.jpg)
安装驱动后系统测试出的视频设备，显示了nVidia的视频捕捉设备
.jpg)

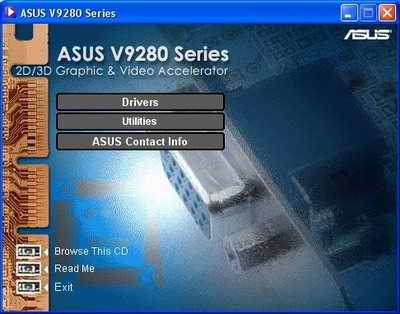

ASUS V9280S显卡驱动的安装界面，分为驱动和工具，安装过程相当的快捷
.jpg)

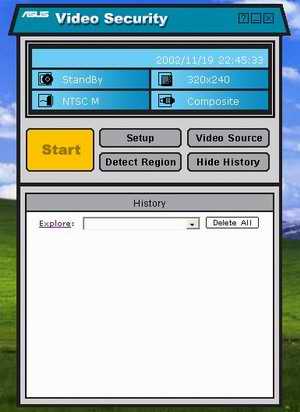

这是华硕附带的“Video Security”软件，一个相当有趣和实用的工具，你可以通过显卡上的视频输入部分配合华硕独有的“Video
Security”软件来实现视频监控功能。可以选择各种视频输入设备，如摄像头，DV甚至DC，我就是采用了OLYMPUS
C2020Z的视频输出功能来实现这个功能的。
你可以选择一个视频源，在这里程序检测出C2020Z采用了混合视频输入端子，分辨率是320×240，制式为NTSC
M。启动视频监控功能后，系统会监视输入画面，当有移动物体进入画面就会报警，你甚至可以自由的在画面中用鼠标框出一个区域，系统就会监视这个区域而不理会其它范围的活动物体。
.jpg)

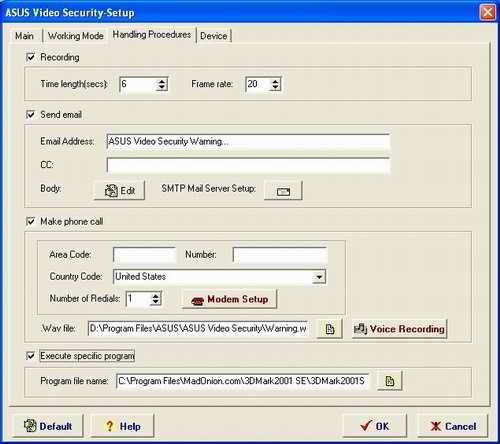

可以选择多种报警方式，如发送E-mail到指定信箱，拨打指定电话还可以运行一个选定的程序，我选择了运行3DMark2001 SE
:)，当有物体进入监视区域，你可以选择录像，记录下物体的活动情况。
三，性能测试
测试平台
| CPU |
INTEL Pentium4 3.06GHz Hyper-Threading |
| 主板 |
INTEL D850EMD2 850E芯片组 |
| 内存 |
三星PC1066 RDRAM模组256MB×2 |
| 硬盘 |
西捷酷鱼四代 40GB，FAT32 |
| 显卡 |
华硕V9280S Ti4200-8x |
| 操作系统 |
英文版Windows XP Professional 版本号2600 |
| 驱动 |
DirectX 8.1，显卡使用雷管40.72 |
| 桌面设置 |
1024×768像素 32bit色彩 85Hz刷新率 |
测试结果
3Dmark2001 SE Build330
| |
华硕V9280S 275/600MHz |
华硕V9280S 290/650MHz |
Geforce4 Ti4600 300/600MHz |
| 800×600 32bit |
15434 |
15856 |
15935 |
| 1024×768 32bit |
13132 |
13644 |
13786 |
| 1280×1024 32bit |
10324 |
10811 |
11040 |
| 1600×1200 32bit |
8016 |
8561 |
8651 |
从测试结果看，华硕V9280S的性能表现果然不俗，凭借着其出色的设计与工艺华硕V9280S的缺省频率很高，而且有相当的OC幅度，华硕V9280S的3Dmark成绩已经非常的接近Geforce4
Ti4600。
Comanche 4测试
这是一款支持DirectX 8.1的游戏
| |
华硕V9280S 275/600MHz |
华硕V9280S 290/650MHz |
| 800×600 32bit |
54.61 |
56.63 |
| 1024×768 32bit |
50.98 |
55.98 |
| 1280×1024 32bit |
40.21 |
52.13 |
| 1600×1200 32bit |
25.31 |
45.75 |
在Comanche 4测试中，OC的效果相当明显，在800×600分辨率下成绩小有提高，这主要是受CPU和系统架构的影响较大，分辨率越高OC后成绩提高的就越明显，到了1600×1200
32bit下成绩几乎提高了一倍。
Serious Sam 2:The Second Encounter，测试场景为"Little Trouble"
英雄萨姆测试了显卡的OpenGL引擎性能，测试软件版本为Serious Sam 2:The Second Encounter，测试场景为"Little
Trouble
| |
华硕V9280S 275/600MHz |
华硕V9280S 290/650MHz |
| 640×480 32bit |
203.4 |
202.9 |
| 800×600 32bit |
189.4 |
194.2 |
| 1024×768 32bit |
144.5 |
173.3 |
| 1280×1024 32bit |
92.7 |
120.4 |
| 1600×1200 32bit |
37.5 |
93.5 |
令人吃惊的是在1600×1200分辨率下，OC后的华硕V9280S的成绩差不多提高了三倍，可见在高分辨下，显存带宽成为了严重的瓶颈，通过超频增加显存带宽可以带来明显的性能提升。当然这也利益于华硕V9280S显卡出色的用料和工艺才能使我们有更高的超频空间。
QuakeⅢArena 1.17 DEMO 001
| |
华硕V9280S 275/600MHz |
华硕V9280S 290/650MHz |
| Fastest |
439.6 |
432.7 |
| 1024×768 32bit |
297.6 |
309.4 |
| 1280×1024 32bit |
205.0 |
223.4 |
| 1600×1200 32bit |
141.7 |
157.5 |
由于使用了Hyper-Threading技术的Pentium4 3.06GHz处理器，在Fastest测试下的成绩达到了430帧以上。我们看到OC后的华硕V9280S成绩都有所提高，同样在1600×1200分辨下性能提高的最为明显。
专业OpenGL性能测试
SPECViewpref 6.1.2
| |
华硕V9280S 275/600MHz |
| Awadvs-04 |
96.23 |
| DRV-07 |
23.74 |
| DX-06 |
36.40 |
| Light-04 |
13.30 |
| MedMCAD-01 |
38.65 |
| ProCDRS-03 |
26.36 |
专业OpenGL并不是这块卡的强项，以SPECViewpref 6.1.2做为一个参考
全屏抗锯齿测试
3Dmark2001 SE Build330
| |
没有全屏抗锯齿 no AA |
2×AA |
Quincunx Antialiasing |
| 800×600 32bit |
15434 |
12803 |
12770 |
| 1024×768 32bit |
13132 |
10403 |
10288 |
| 1280×1024 32bit |
10324 |
7292 |
7292 |
| 1600×1200 32bit |
8016 |
4916 |
3902 |
测试结论
在测试过程中，华硕V9280S显卡给我留下了深刻的印象，它无论是在硬件工艺上还是软件功能上都达到了很高的水平。华硕V9280S显卡采用了高品质的元器件和精良的工艺和设计来达到很高的工作频率，它的性能是出众的，成绩只逼Geforce4
Ti4600。而它的软件提供了很高的附加功能，“Video
Security”尤其出色，用它来实现一个家庭安全监视系统都可以了。对于一款软硬件结合的很好，性能又出众的产品，我们决定授予华硕V9280S显卡“小熊在线评测实验室编辑选择奖”。
