| 从PC100标准开始，内存条上就带有称为SPD的小芯片。SPD是内存条正面右侧的一块8管脚小芯片，里面保存着内存条的速度、工作频率、容量、工作电压、CAS、tRCD、tRP、tAC、SPD版本等信息。当开机时，支持SPD功能的主板BIOS就会读取SPD中的信息，按照读取的值来设置内存的存取时间。当然，这些情况只是在内存参数设置为By SPD的情况下才会实现的，如果要优化内存参数，榨尽内存的性能，我就要手动设置了。
在设置之前，我们先来详细了解一下SPD里面的信息。我们可以借助Sisoft Sandra 2002这类工具软件来查看SPD芯片中的信息。例如，在主板信息中显示的SDRAM PC133U-333-542就是表示被测内存的技术规范。那么PC133U-333-542究竟各代表什么意思呢？让我们来看个究竟。
1、PC66/100 SDRAM内存标注格式
1.0---1.2版本
以PC100-322-622R为例，其中①表示标准工作频率，用MHZ表示（如66MHZ、100MHZ、133MHZ等）；②表示最小的CL（即CAS纵列存取等待时间），用时钟周期数表示，一般为2或3；③表示最少的tRCD（RAS相对CAS的延时），用时钟周期数表示，一般为2；④表示tRP（RAS的预充电时间），用时钟周期数表示，一般为2；⑤表示最大的tAC（相对于时钟下沿的数据读取时间），一般为6（ns）或6.5，越短越好；⑥表示SPD版本号，所有的PC100内存条上都有EEPROM，用来记录此内存条的相关信息，符合Intel PC100规范的为1.2版本以上；⑦代表修订版本；⑧代表模块类型；R代表DIMM已注册，(256MB以上的内存必须经过注册)。
1.2b+版本

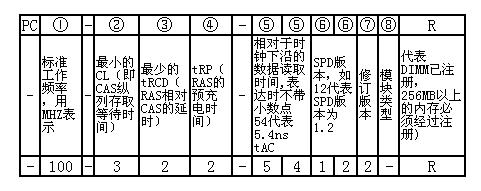

 以PC100-322-54122R为例，其中①表示标准工作频率，用MHZ表示；②表示最小的CL（即CAS纵列存取等待时间），用时钟周期数表示，一般为2或3；③表示最少的tRCD（RAS相对CAS的延时），用时钟周期数表示；④表示tRP（RAS的预充电时间），用时钟周期数表示；⑤⑤代表相对于时钟下沿的数据读取时间，表达时不带小数点，如54代表5.4ns tAC；⑥⑥代表SPD版本，如12代表SPD版本为1.2；⑦代表修订版本，如2代表修订版本为1.2；⑧代表模块类型；R代表DIMM已注册，256MB以上的内存必须经过注册。 2、PC133 SDRAM（版本为2.0）内存标注格式
威盛和英特尔都提出了PC133 SDRAM标准，威盛力推的PC133规范是PC133 CAS=3，延用了PC100的大部分规范，例如168线的SDRAM、3.3V的工作电压以及SPD；英特尔的PC133规范要严格一些，是PC133 CAS=2，要求内存芯片至少7.5ns，在133MHz时最好能达到CAS=2。

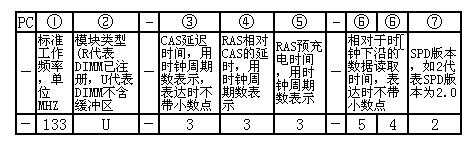

以PC133U-333-542为例，其中①表示标准工作频率，单位MHz；②代表模块类型(R代表DIMM已注册，U代表DIMM不含缓冲区；③表示最小的CL（即CAS的延迟时间），用时钟周期数表示，一般为2或3；④表示RAS相对CAS的延时，用时钟周期数表示；⑤表示RAS预充电时间，用时钟周期数表示；⑥⑥代表相对于时钟下沿的数据读取时间，表达时不带小数点，如54代表5.4ns tAC；⑦代表SPD版本，如2代表SPD版本为2.0。
3、PC1600/2100 DDR SDRAM（版本为1.0）内存标注格式

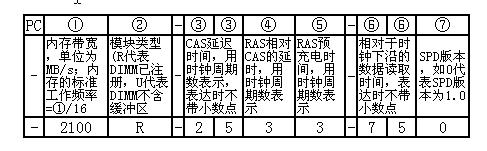

以PC2100R-2533-750为例，其中①表示内存带宽，单位为MB/s；①/16=内存的标准工作频率。例如2100代表内存带宽为2100MB/s，对应的标准工作频率为2100/16=133MHz；②代表模块类型(R代表DIMM已注册，U代表DIMM不含缓冲区；③③表示CAS延迟时间，用时钟周期数表示，表达时不带小数点，如25代表CL=2.5；④表示RAS相对CAS的延时，用时钟周期数表示；⑤表示RAS预充电时间，用时钟周期数表示；⑥⑥代表相对于时钟下沿的数据读取时间，表达时不带小数点，如75代表7.5ns tAC；⑦代表SPD版本，如0代表SPD版本为1.0。
4、RDRAM 内存标注格式
以256MB/16 ECC PC800为例，其中①表示内存容量；②代表内存条上的内存颗粒数量；③代表内存支持ECC；④保留；⑤代表内存的数据传输率，⑤/2=内存的标准工作频率，例如800代表内存的数据传输率为800MB/s，对应的标准工作频率为800/2=400MHz。
|
