耕升:双BIOS+8X力作钛极4300 Ultra现身市场
耕升的钛极4300是其基于NV28核心（即4200-8X）新系列显卡，在前不久推出了以999元登陆市场的钛极4300后，日前堪称这个系列的另一款力作----钛极4300
Ultra终于在市场中现身，这也是耕升钛极4300系列显卡中唯一具备令人心动的U2 BIOS的一款显卡！我们先来了解一下耕升钛极4300系列显卡家族的成员：
| 显卡型号 |
4300 Ultra |
4300/4300DT |
4300XP |
| GPU核心 |
4200-8X |
4200-8X |
4200-8X |
| 显存容量 |
64MB |
64MB |
128MB |
| 显存封装 |
FBGA |
TSOP |
FBGA |
| 显存速度 |
3.3纳秒 |
3.5纳秒 |
3.3纳秒 |
| Video IN |
无 |
无 |
有 |
| Video OUT |
无 |
无/有 |
有 |
| DVI |
无 |
无/有 |
有 |
| U2 BIOS |
有 |
无 |
无 |
| 价格 |
1299 |
999 |
1999 |

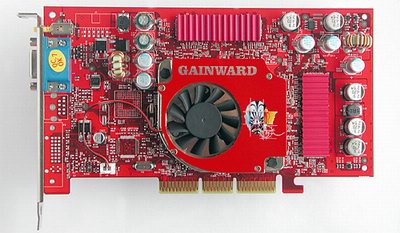

曾经被称为耕昇“秘密武器”的钛极4300 Ultra，这款八层PCB板显卡的最大特点莫过于它身上凝聚了耕昇在显卡上的最新研发成果“U2 BIOS”，这一功能可谓是为DIY玩家量身定制。其主要功能在于：

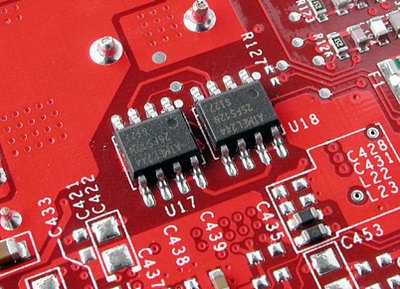

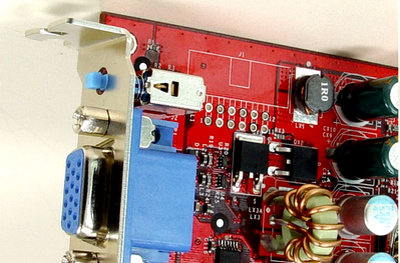

卓越的安全性与稳定性：有了这颗BIOS，那么再不怕BIOS给Down掉了，大家仔细观察上面一颗BIOS编号为U18，这是一颗可以刷新的BIOS，下面一颗为U17，内置固定版本的BIOS且不可刷新，可以作为备份用BIOS。一旦因某种原因刷坏了第一颗BIOS（U18），那么我们无需寻找PCI显卡更不需要摸黑操作可以直接切换到U17来启动显卡，然后把U17中的东东刷回U18，OK轻松搞定！即便你正常使用，两块BIOS同时损坏的可能性几乎为零，因此双BIOS让系统稳定性大为增加——这就是技嘉高端主板宁愿增加成本也不愿放弃Dual
BIOS功能的重要原因。
由此我们可以试想一下这个U2 BIOS的广阔用途：
1、乱刷别家的BIOS，俺不怕:)如果嫌耕昇的BIOS更新太慢，不妨试试丽台的、华硕的、Elsa的……
2、刷相同公版设计的更高型号显卡，比如Ti4800XP，开机看着就爽，呵呵，当然同型号各版本的BIOS更大可尝试一番喽！（试验非公板和公板的BIOS有什么不同）
3、用NV BIOSEDITOR工具软件乱改一气，全面打造自己的显卡——要是没这个精灵BIOS功能，连笔者都不敢乱动手呢！都是测试显卡，刷坏了谁赔啊！
4、将BIOS刷成更高的默认频率，电脑、上网、学习、视频等就用备份BIOS（U18）引导，要玩游戏用U17超了频玩！简单硬件切换吧嗒一声轻松搞定，显卡摇身一变为超频战斗版，比什么软件超频（驻留程序）稳定方便很多，即便狠心刷过高频率黑屏也不怕，刷回来呗，简单！
5、刷专业版本的BIOS——工作娱乐两不误！（前提是NV没有锁住Ti4200-8X的GPU内部硬件识别ID）
……
还有许多，就留给读者自行发挥无尽的想象吧！个人认为，这个U2 BIOS功能用在显卡上让其具备更高的可“玩”性，比主板上的双BIOS有用多了，实乃是今年显卡非公板设计的一个创举。

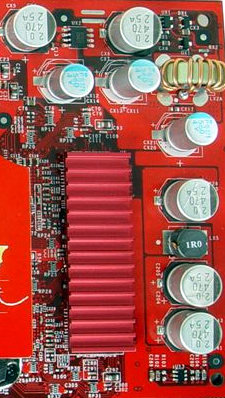

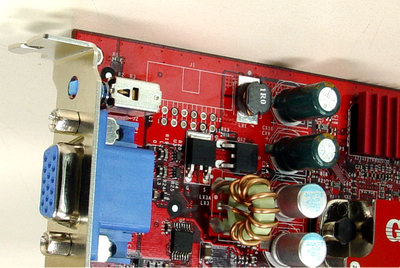

还记得不久前上市的钛极4300吗？它的供电部分采用了三颗紫色的SMT电容（SANYO电容产品的OS-CON系列），全称为“固体铝聚合物电容”，最大瞬间输出电流高达3700毫安。而钛极4300
Ultra则略有不同，采用的是三星FBGA封装3.3纳秒DDR显存，因此在供电部分则采用了CHEMICON公司的最高档铝固体半导体聚合物电容（上图中蓝色的三颗），其ESR值仅为10毫欧姆（三洋的OS-CON系列也只能达到25毫欧姆左右），这也是同类电容中最高的指标。为什么电容ESR值越低越好呢？举个例子，上次Ti4200“花屏”事件就是因为输入输出电容对等效串联电阻ESR特别敏感造成的，ESR的高低，与电容器的容量、电压、频率及温度……都有关，当额定电压固定时，容量愈大ESR愈低。价格就不说了，高出普通的电容数倍。
从最新接连上市的钛极4300系列中的两款显卡来看，耕升新产品在用料上真的可谓是“不惜工本”了，这样的做工大可放心去用，相信也是所有Ti4200显卡中最高档的元件配置。耕升在用料的采购这个环节上已经严格控制，特别是对供货商提出更高的标准，力求再不出因元件供货而引发的任何问题。这样的做工出来的算不算极品显卡，有待我们的测试报告去验证它。

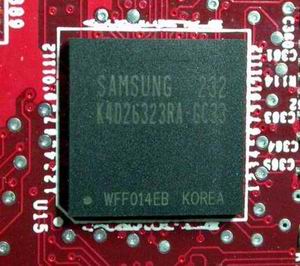

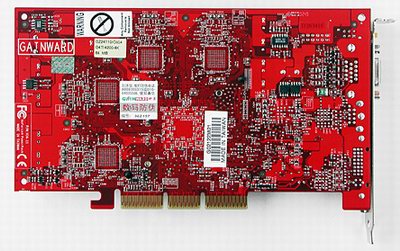

其它的方面简单介绍一下，钛极4300 Ultra采用三星FBGA封装DDR显存，速度为3.3纳秒，单颗容量为128兆位32bit位宽，4颗共组成64MB128bit标准位宽。板型方面，除了８层板以外，也是在NV专业显卡QUADRO
980XGL PCB的设计基础上进行的二次开发。
还有它的SO8封装的BIOS芯片也可以说一说。大家可以看到一般显卡上的BIOS都是20PIN PLCC封装的FLASH，厂商来源比较多如MX、ATMEL、SST、ST等，而耕昇这次用的8管脚小封装BIOS（4300XP上是ATMEL512，这种BIOS目前只有ST和ATMEL能批量生产），那么这是为什么呢？主要目的是为了节省PCB板面积方便布线（这样才能安排下两颗BIOS啊！），笔者在以前文章里提过这个成本可能比较低，但写文章前打听了一下价格居然是那种PLCC
Flash大块头的两倍以上，可见电子产品越小越贵这个道理是千真万确的……不过元器件虽贵但节省下来的空间使得综合成本与原来差不多，这也是在低端产品如450T-S上同样得到使用的原因——厂家大批量采料比分别采料要合算好多，何必专门为某种产品采购PLCC
Flash呢？
U2-bios、八层PCB板、64M3.3纳秒显存，以及相当出众的用料，这款4200-8X应该是耕升钛极4300系列显卡中最值得期待的品种。它的上市价格是1299元，但实在有太多值得购买的道理，注重实用价值的钛极4300
Ultra也许是近年来为数不多的好“玩”显卡之一。
