SiS 曾经发布过许多基于AMD处理器的优秀芯片组 ，例如SiS 735，它表现出不俗的性能成为一款高性价比的选择。随后SiS 又发布了一款单芯片组 的SiS
745，以高整合继续获得市场的青睐。目前SiS主流的AMD K7平台芯片组 是SiS 746，它支持Athlon
XP，采用266MHz的前端总线，支持PC2700。不过随着新核心的Athlon XP推出，SiS
746显得有些力不从心了，主要体现在对FSB333和DDR 400的支持上。在这种环境下SiS 746FX应运而生，SiS 746FX支持Athlon
XP处理器，并且支持最新的333MHz的前端总线频率。SiS746FX和SiS746是Pin-to-Pin兼容，也就是说从主板 厂商从SiS 746升级到SiS
746FX相当的容易。此外SiS也会将会推了两款K8芯片组，它们分别是：
SiS755，支持K8，内存 控制器整合在CPU中。
SiS760，支持K8，内存 控制器整合在CPU中，整合了图形处理核心，估计2003年三月份推出。
SiS 746FX是一颗集成了AGP 8X和DDR 400内存 控制器，并且支持AMD FSB 333MHz的Athlon
XP。它通过第二代传输率达到1GB/s的妙渠连接SiS 963L南桥 芯片。南桥 芯片支持USB 2.0接口，ATA-133 IDE接口呼AC97
V2.2兼容音效控制器，此外它还具有以太网MAC控制器。
SiS
746FX的DDR -400内存控制器可以提供3.2GB/s的带宽，333MHz的前端总线可以提供2.7GB/s的数据传输率 ，DDR-400带来的高内存带宽 还可以为AGP
8X以及I/O控制器带来好处。AGP 接口支持AGP 4X/8X兼容显卡 和快速写传输，采用传输率高达1GB/s的MuTIOL（妙渠）总线连接SiS 746FX和SiS 963L。

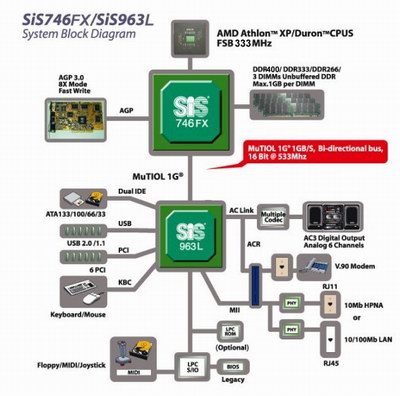

系统架构图，北桥 芯片SiS 746FX，支持AGP 3.0，FSB333和1GB的DDR400内存模组，南北桥 之间通过1GB/s的妙渠连接。

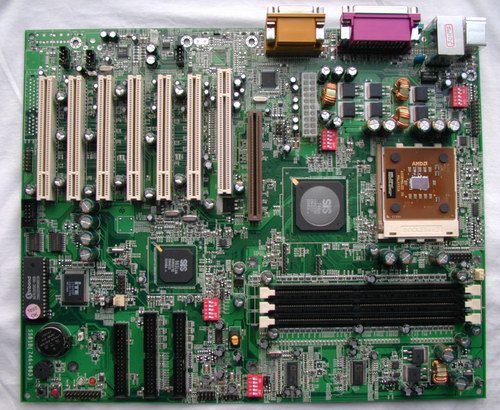

这次拿到的测试主板 是SiS原厂推出的工程样板SS81B，采用的芯片组是SiS 746FX+963LUA。SS81B主板 采用了ATX架构，
我们看到工程样板的面积较大，上在分布了四组DIP开关，不过等到厂商推出正式零售版本时会有所改观，为了取得成本上的优势肯定会缩小PCB板面积。
先来看一看这片主板的元器件布局，Socket462的CPU插座，它正式支持了FSB266和FSB333的Athlon
XP处理器，AMD推出333MHz的前端总线的意义相当重要，这在后面会提到。北桥 芯片的左边是AGP 4X/8X插槽，AGP 8X插槽的信号电压降到0.8V，数据传输率 达到了2.1GB/s，大多新推了的图形处理器都开始支持AGP
8X。一根ACR插槽可以扩展一些支持AC'97 的设备，六根33MHz的PCI 插槽。三根DIMM 插槽支持DDR266/333/400内存，在此之前虽然有很多主板号称支持DDR400内存但是效果不佳，
而Si746FX芯片组对DDR400内存提供了很好的支持，同时在测试中也表现出了很高的性能。
和VIA 的KT400芯片组相比，SiS
746FX正式支持DDR400，此外南北桥之间的连接速率达到1GB/s，也超过了533MB/s的V-Link总线。另外SiS 963L支持6个PCI 插槽超过了VIA 的5个PCI 插槽。

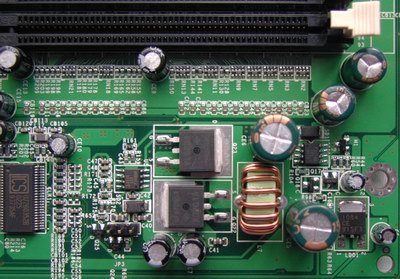

主板上的内存供电部分，由于DDR400的耗电量较高（频率较高了），因此内存供电部分就显得相当重要了。这块主板的内存供电线路采用了两颗MOSFET，有扼流线圈和滤波电容。

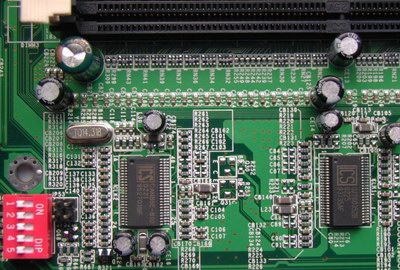

在DIMM 插槽下面是时钟发生器和晶震，另一个是时钟锁相环（PLL）电路，这片主板支持同步和异步的内存工作，因此对于PLL电路有更高的要求。由于采用了DDR内存，在DIMM 插槽下面可以看到终结电阻器，并有滤波电容。终结电阻器的作用是减少线路终端的信号反射
，提高信噪比。

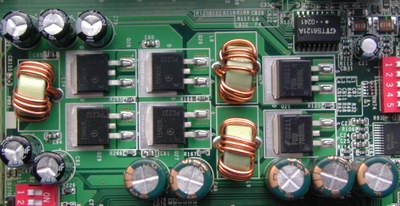

核心供电部分，六颗MOSFET芯片构成两相供电方式

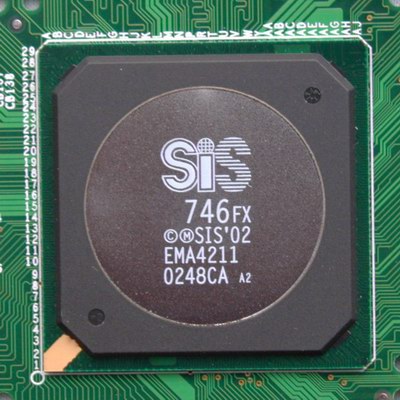

北桥芯片是SiS 746FX，采用BGA封装，金属顶盖辅助散热。这片主板的北桥上没有采用任何散热器，稳定性相当好。

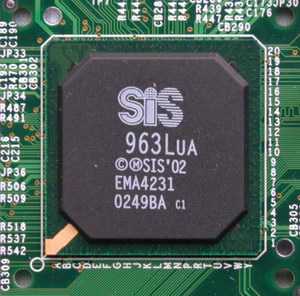

南桥 芯片是SiS963LUA

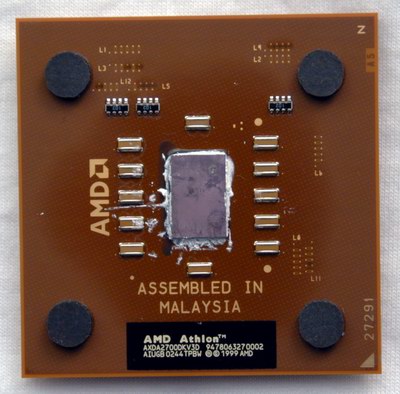

测试采用了一颗最新的Throughbred-B核心的Athlon XP 2700+处理器，所谓Throughbred-B核心指的是采用了0.13微米铜连线技术，9层布线
，其实这颗处理器最关键的就是引入了FSB333的前端总线

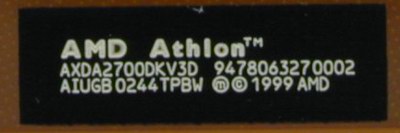

处理器编号是AXDA2700DKV3D

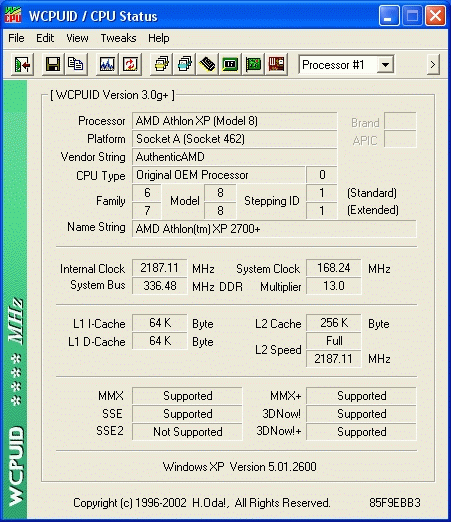

通过WCPUID检测的CPU情况，接口为Socket462，Family，Model，Stepping
ID分别是6，8，1。CPU的主频 是2187MHz，大家注意看前端总线频率是336.48MHz，看来这片主板的系统时钟频率稍微超了一点。另外Throughbred的Athlon
XP的L1缓存 为128KB，L2缓存 是256KB，这些大家都知道了。下一代Barton核心的Athlon
XP将会采用512KB的二级 缓存 ，估计性能会有大幅提升。

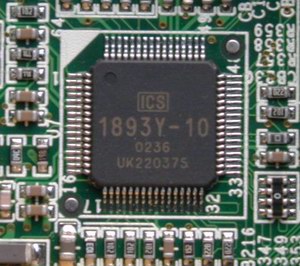

ICS 1893是一颗10/100Mbps的PHY芯片，配合南桥芯片中的以太网MAC提供10Mbps和100Mbps的网络连接

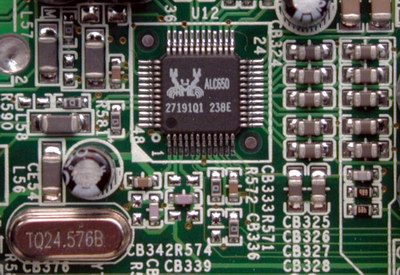

ALC650是一颗6声道的数模转换芯片，把AC'97 的数字音效转变成音箱 /耳机能接收的模拟信号。结合南桥芯片中的AC'97 音效处理电路，这里使用的是APU中的声音处理器，主板就可以通过一颗Codec 芯片实现模拟音频输出。Reltek推出的6通道的Codec 芯片ALC650，一颗芯片就可以实现6声道的数/模转换，只要配合相应的DVD播放软件就可以实现AC-3、甚至是DTS解码。
系统设备
系统检测出来的多媒体设备

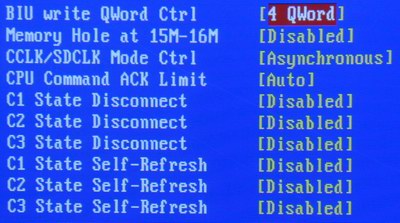

内存和CPU控制选项相当丰富，可以设置内存总线和系统总线的同步和异步

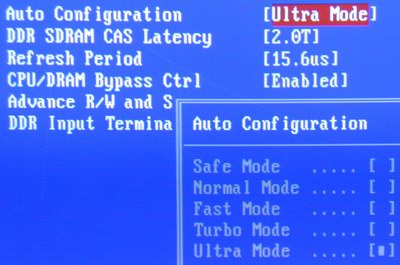

内存的工作模式有五种选择，可以根据你的需要选择安全的内存工作模式或者是高速模式

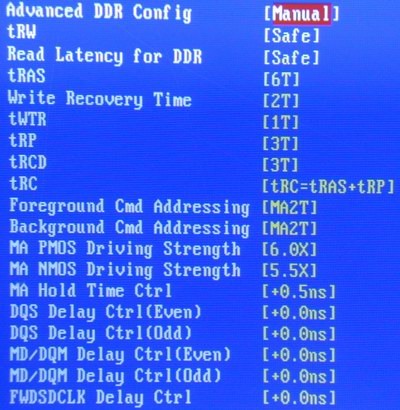

这片主板提供的内存控制选项相当多，你可以仔细调整内存工作状态，你可以调整tRAS tRCD tRP等主要内存工作参数

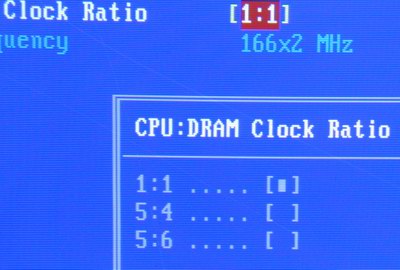

CPU和内存时钟频率倍率选择，选择1：1时就是内存和CPU同步工作，如果CPU的前端总线是333MHz，倍率选择5：6有可以使用DDR400内存。选择5：4可以使用DDR266内存。
测试时使用了166MHz的系统总线频率，相当于FSB333（Athlon
XP的EV6总线可以在每个时钟周期的上升延和下降延传输数据，因此数据传输率 相当于时钟频率的两倍）。内存总线频率为200MHz，相当于DDR400（DDR的工作原理就不用解释了）。
我们知道一般芯片组中的内存控制器都支持内存同步和异步工作，内存同步是指内存工作频率和处理器总线频率完全一致，而在异步工作状态下，内存总线频率可以在处理器总线频率基础上增加或减少33MHz。以SiS
746FX为例，如果处理器总线频率是166MHz（DDR，相当于FSB333），则异步内存可以是处理器总线频率减33MHz，也就是133MHz（相当于DDR266），也可以是处理器总线频率增加33MHz，等于200MHz（相当于DDR400）。从CPU：DRAM时钟的比率设置可以看出，只有在处理器总线频率为166MHz也就是FSB333的Athlon
XP处理器才能使用DDR400，这样才能保证内存控制器发挥出最佳性能。配合FSB333的Athlon XP处理器，SiS
746FX可以很好的支持DDR400内存模组。
测试平台
CPU
AMD Athlon XP 2700+ FSB333
主板
SiS 746FX主板
内存
Kingstone DDR400 256MB
硬盘 西捷酷鱼四代 40GB，FAT32
显卡 丽台 Quadro4 900XGL
操作系统
英文版Windows XP 2600
驱动
DirectX 8.1，显卡 使用雷管40.72
桌面设置
1024×768像素，32bit色彩，85Hz刷新率
测试结果
cacheman内存子系统性能测试
cacheman Main Memory 读性能
cacheman Main Memory 写性能
SiS 746FX主板 DDR333
1186.2 MB/s
827.8 MB/s
SiS 746FX主板 DDR400
1374.8 MB/s
901.9 MB/s
SiS 746FX使用DDR400时的性能比使用DDR333时有了大幅提升，内存读写速度的提升幅度都很明显，真正体现出了DDR400的优势。
PCMark2002
这是一个综合性能测试软件，由出品3DMark的同一家公司出品，可以方便快捷的测试系统的综合性能
CPU
Memory
HDD
SiS 746FX主板 DDR333
6465
4222
954
SiS 746FX主板 DDR400
6482
4377
938
在PCMark2002测试中，使用DDR400的性能表现还不错，PCMark2002主要偏重多媒体性能。
Business Winstone 2001
Business Winstone 2001
SiS 746FX主板 DDR333
65.9
SiS 746FX主板 DDR400
66.3
Business Winstone偏重于商业应用软件测试。
Sysmark 2002 ati on Winstone，它们都是通过运行各种脚本软件来真实模拟用户的使用情况，包括键盘 输入和鼠标 点击的动作，这样得出的结论具有很好的参考作用。Sysmark
2002一共有两个测试项目，Offic e
Productivity是测试常用的办公软件的性能，它包括了微软 的Offic e软件，浏览器、杀毒工具、压缩工具等。另一个测试项目Internet Content
Creati on是一个模拟网页制作的软件，它通过Photoshop制作图片，通过Dreamweaver进行网页设计，还通过Adobe
Premiere插入视频剪缉，此外还运用到了微软 的媒体压缩工具和Macromeadi a Flash，可以说很有代表性，体现了系统整体的多媒体性能。
Sysmark2002 Rati ng
Internet Content Creation
Offic e Productivity
SiS 746FX主板 DDR333
216
264
176
SiS 746FX主板 DDR400
221
275
178
使用DDR400时，Sysmark 2002的性能有了明显提高。
3DMark2001SE build330
分辨率 SiS 746FX主板 DDR333
SiS 746FX主板 DDR400
640×480 32bit
15144
15323
1024×768 32bit
13009
13153
1600×1200 32bit
8515
8504
Serious Sam 2:The Second Encounter
英雄萨姆测试了显卡的OpenGL引擎性能，测试软件版本为Serious Sam 2:The Second Encounter，测试场景为“Little
Trouble”。
分辨率 SiS 746FX主板 DDR333
SiS 746FX主板 DDR400
640×480 32bit
167.9 fps
184.2 fps
1024×768 32bit
150.7 fps
160.6 fps
1600×1200 32bit
86.8 fps
87.6 fps
QuakeⅢ Arena
测试场景QuakeⅢArena 1.17 DEMO 001
分辨率 SiS 746FX主板 DDR333
SiS 746FX主板 DDR400
640×480 32bit
233.1 fps
250.2 fps
1024×768 32bit
217.1 fps
230.7 fps
1600×1200 32bit
128.9 fps
129.9 fps
在低分辨率下主要体现CPU子系统的性能，当然也包括内存子系统。使用DDR400的性能同样有明显提升。
SPECviewperf 7.0
SPECviewperf 7.0是最新发布的专业OpenGL性能测试软件，对6.13版进行了修改，测试显卡在专业OpenGL软件中的性能。DRV-08是DesignReview的性能测试，比起上个版本来看，它具有更多的多边形顶点，这也比较耗费显示卡 和处理器的资源，对处理器要求比较高。DX-07则是Open
Visualization Data Explorer的模拟场景。LIGHT-05是基于LightScape的一段测试，测试主要体现显示卡 对光影的处理能力以及CPU对顶点的计算能力。PROE-01则是模拟Pro/Engineer应用环境的场景。UGS-01是模拟Unigraphics的测试，测试场景的顶点超过210万个。
SiS 746FX主板 DDR333
SiS 746FX主板 DDR400
3dsmax-01
9.079
9.284
drv-08
48.79
52.08
dx-07
63.62
69.74
light-05
15.80
18.94
proe-01
11.50
12.05
ugs-01
17.60
17.61
DDR400对专业做图的性能提升也很有帮助
SiSoftw are Sandra 2002
SiSoftw are Sandra 2002是一款使用非常广泛的性能测试软件
内存性能测试
Int Buffered带宽
Float Buffered带宽
SiS 746FX主板 DDR333
2503 MB/s
2343 MB/s
SiS 746FX主板 DDR400
2546 MB/s
2399 MB/s
DDR400在内存带宽 上还是有优势的
CPU Arithmetic Benchmark，CPU数学运算成绩
Dhystone ALU
Whetstone FPU
SiS 746FX主板 DDR333
8209 MIPS
3304 MFLOPS
SiS 746FX主板 DDR400
8252 MIPS
3304 MFLOPS
CPU Multi-Media Benchmark，CPU的多媒体性能
Integer iSSE2
float-point iSSE2
SiS 746FX主板 DDR333
12150 it/s
12760 it/s
SiS 746FX主板 DDR400
12150 it/s
12852 it/s

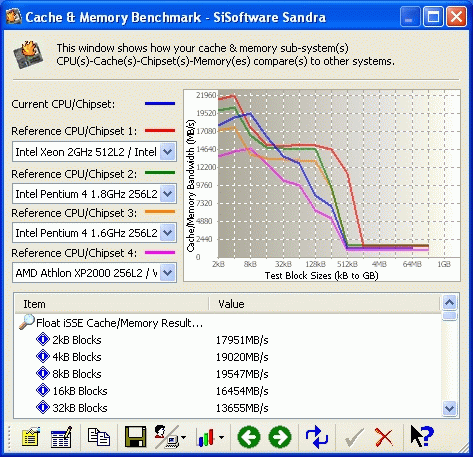

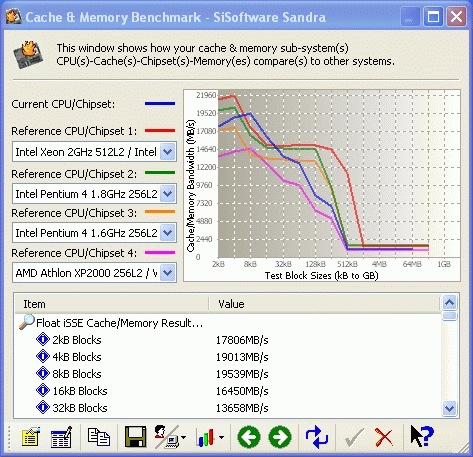

SiSoftw are Sandra 2003新增加的CPU-芯片组-内存子系统测试
SiS 746FX主板+DDR333的测试成绩
浮点Cache/Memory测试结果分类：
2kB Blocks : 17806MB/s
SiS 746FX主板+DDR400的测试成绩
浮点Cache/Memory测试结果分类：
2kB Blocks : 17951MB/s
测试结论：
首先从SiS
746FX的测试结果来看，这款芯片组完全支持FSB333和DDR400。我们知道目前处理器的竞争主要集中在前端总线频率的竞争上，前不久Intel 在它的Roadmap中把Pentium4处理器的前端提升到800MHz（200Hz
Quadpump），而AMD也计划把Barton核心的Athlon XP的FSB频率提高到400MHz（200MHz DDR）。最近推出的FSB333的Athlon
XP是一个很好的尝试，而SiS 746FX正式支持了这种新的前端总线频率。此外就是由于FSB频率的提高使原来不被看好的DDR400成为主流产品（原因前面已经说过），JEDEC也顺势通过了DDR400的工业标准扫清了DDR400发展道路上的障碍。在测试过程中SiS746芯片组的内存性能极佳，配合FSB333 AMD CPU有非常好的表现，可以预见SiS 746FX主板将会成为追求高性能用户的首选产品之一。
【作者：小熊在线－neo 北京 】 版权作品
未经许可 请勿转载
