● 总论

P4推出之初，由于Intel的保守态度没有在845等芯片组中加入对DDR内存的支持，而850芯片组又走高端路线导致了P4芯片组市场一度被非Intel厂商所占据。这不能不说是Intel战略上的失误。不过丝毫没有击碎Intel夺回芯片组市场霸主的野心，其随后推出的支持DDR 266规范的845D芯片组迅速抢占了大块的市场份额。之后，支持USB2.0和533MHz外频845E/G芯片组的发布进一步巩固了Intel在P4芯片组领域的老大地位。不过，与此同时许多非Intel厂商已经开始支持更高带宽的内存规范诸如：DDR 333/400等来满足P4巨大的带宽需求（最新的主要有KT400、P4X400，nForce2等）。此时DDR 266仅有2.1GB/s的带宽就显得苍白无力了。在DDR 333规范已经相当成熟的前提下Intel开发出支持此内存规范的芯片组，这就是我们今天的主角---845PE。

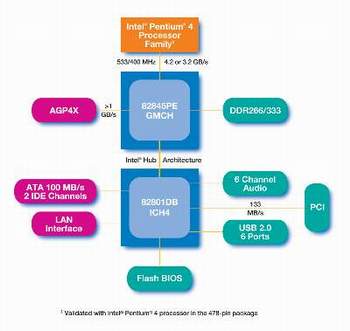

845PE芯片组由82845PE GMCH芯片和82801DB ICH4芯片组成是第一款正式支持超线程技术的芯片组（845G/GE/GV/E、850E等也支持）。从上图中我们可以了解到，845PE芯片组除了加入了对于DDR 333的正式支持以外和845E没有任何区别。但是845E的GMCH的针数和845PE的并不相同，所以厂家无法在原来的845E的PCB基板上直接生产845PE，而是在845G的PCB板上开发845PE，这也是为什么许多845PE主板仅有一个串口的原因，不过如今串口的应用已经越来越少了，少一个也谈不上遗憾。其实845G也能很好的支持DDR 333规范，只是没有得到Intel地正式承认罢了，正是845系列芯片组之间错综复杂的关系构成了Intel有史以来最强大的芯片组产品线之一。以下是主要845系列产品的技术参数对比，个人认为很有价值。

● 外观评测

这次评测室收到的是精英的一款845PE主板L4IPEA2。他是精英的首款也是目前唯一一款845PE产品。

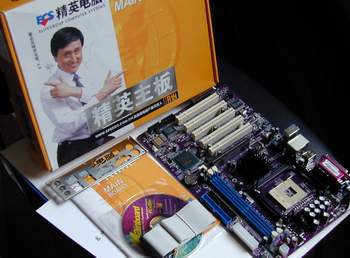

附带的配件除了常规的驱动盘、说明书、数据线等东西之外还送一个六合一的数码驱动器。

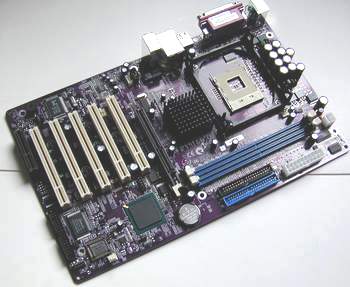

精英L4IPEA2采用了4层紫色PCB板设计，虽然使用4层板是为了节约成本但是其板子上的走线和布局彰显出大厂的风范，显得流畅得体，这无疑对系统的稳定性起到举足轻重的作用。但是该板做工一般，某些焊点参差不齐（请注意CMI9739A的那张照片）小生略感诧异。该板使用了小板设计，尺寸为305mm*190mm，配有5个PCI插槽,1个AGP插槽,1个CNR插槽。

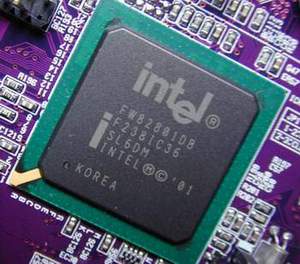

这是著名的ICH4，他与ICH2的最大区别就在于他支持USB2.0。Intel从810芯片组开始就放弃了南北桥的概念转而引入了Hub的新概念。原北桥被称之为GMCH，而原南桥则叫ICH，它们的连接通道称为“Hub Interface Architecture（Hub接口架构）”采用了类似于AGP 4×的双参考触发信号的设计，一个周期内传输4次数据，理论带宽266MB/s。

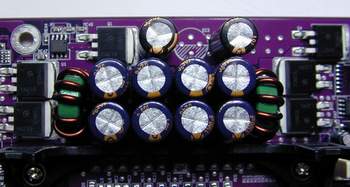

L4IPEA2的供电部分做的还算不错，扼流线圈质量不错，能够有效地过滤一些高频杂波。另外使用了大量的优质铝电容保证电压和电流的稳定，不过小生也发现了少许电容空位，不知道是否是为了控制成本而没有焊上应有的电容。

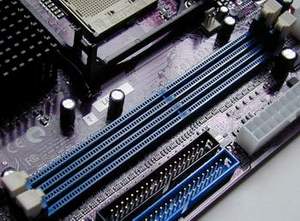

L4IPEA2配有两条DIMM插槽，支持最大2GB的2.5V DDR SDRAM (DDR333/DDR266/DDR200)。按照目前的内存容量，2根DIMM槽也不算很少。

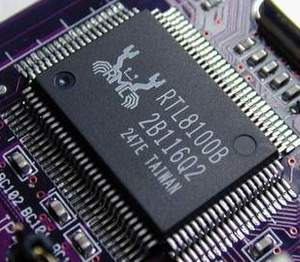

Realtek所出品的RTL8100B是一块高集成度的单芯片10/100MB网络控制芯片，与很多主板一样L4IPEA2也集成了这款芯片。

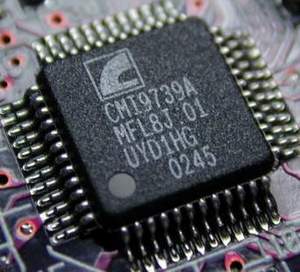

这是CMI在推出经典音效芯片8738两年之后新近推出的9739A，可以支持6声道输出。虽然软声卡无法超越硬声卡，但是目前人们似乎更关心整机的速度而不是音质的细微差异。

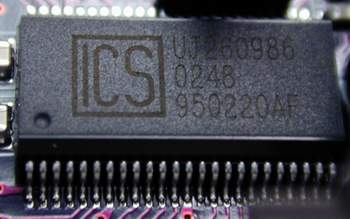

使用了ICS的频率发生器，他能妥善解决总线的分频问题，超频选项是否丰富就靠他了。

后面的接口相当普通，一笔带过。

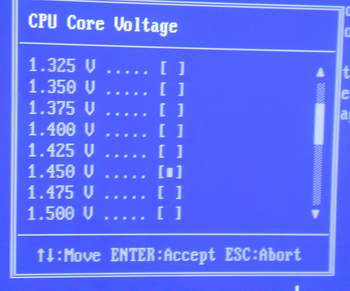

在BIOS设定方面L4IPEA2有其自己的特色，电压的可调范围相当大，为超频爱好者提供了方便，不过超频时可不要加的太猛了。

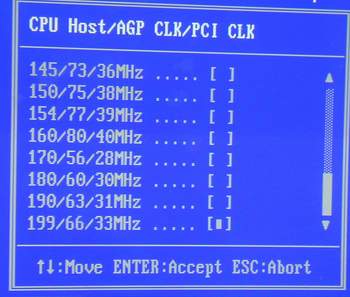

外频的调节上也做的不错，最高支持199MHz外频，这时PCI总线仍然工作在33MHz的标准频率下，可以保证系统稳定工作。

● 小结

我们可以看到精英在L4IPEA2上是花了不少心思的，可以看出作为一款低价主板，他主要以实用取胜。板子上的少许瑕疵掩盖不了整体的优秀，我们对于这款主板的印象还算不错。如果他的性能卓越，相信还会得到更多朋友的青睐。

（未完待续）
