Intel i865芯片组，研发代号Springdale。代号Springdale的芯片组分成三款，它们是865P（Springdale-P）；865G（Springdale-G）；865PE（Springdale-PE）。其中865P的定位稍低一些，它不支持最新的FSB800前端总线和双通道DDR400。865P支持FSB
533/400和双通道DDR 266/333。支持AGP 8X，使用最新的ICH5芯片，ICH5支持八个USB2.0接口和Serial
ATA接口。865PE支持最新的FSB800和双通道DDR400 SDRAM，因此性能会比较强一些。865PE的规格包括，支持FSB800/533处理器总线，支持DDR400/333双通道DDR内存，支持AGP
8X，使用ICH5芯片。865G比起865PE来说增加了845GE的图形处理核心，其它规格相同.865G�美创婺壳暗�845G/GE芯片组.
另外五月份Intel还会发布i875芯片组，它的代号是CanterWood，i875增加了Turbo模式，支持ECC内存，875主要用来取代高性能的850E芯片组。关于这个芯片组的资料很少，它支持当前0.13微米的Pentium4处理器，向后兼容533MHz的系统总线，当然它主要还是为FSB800的Prescott处理器准备的，正式上市日期估计要到明年。它支持AGP
8X，4X和1X。Canterwood支持四个ECC DIMMS，最大支持4GB内存。875具有一个特别的，被称为dynamic
mode的内存加速模式。Canterwood为1005pin的FC-BGA封装，它使用四种主要的电压供应，1.5V，2.55V，3.3V和VTT（1.15-1.69V）。
Soltek的i865主板
Soltek推出的865G主板，从主板设计上看类似于E7205主板，毕竟两者都采用了双通道DDR技术。主板上的元器件并不象相像中的那么多，这是成熟的芯片组和主板设计。865芯片组最让人感兴趣的有四点，一是在主流平台上使用了双通道DDR技术，之前的E7205虽然也支持双通道DDR，但定位的却是入门级的工作站市场。二是，865支持了最新的FSB800处理器，前端总线频率的增加可以大幅促进性能增长。三是支持AGP
8X，AGP 8X是大势所趋，Intel在主流芯片组中加入AGP 8X是理所当然的事。第四是使用了ICH5，ICH5中加入了SATA，今后新发布的南桥芯片中都会加入对Serial
ATA的支持。

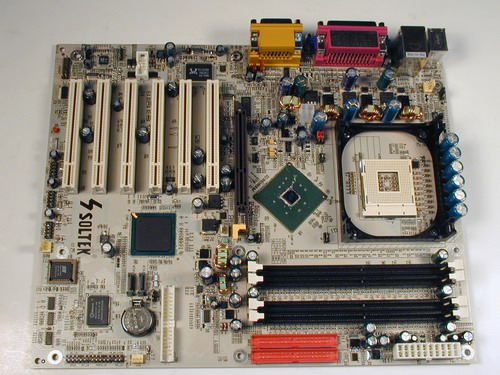

这块主板采用了ATX架构，在电源接口方面没什么变化。四根DIMM插槽构成两个内存通道。GMCH芯片865G采用了FC-BGA封装，成斜45度角焊接，它主要连接两个内存通道，处理器总线，AGP
8X总线还有ICH5芯片。主板上采用了六根PCI插槽，两个SATA接口，两个PATA接口。

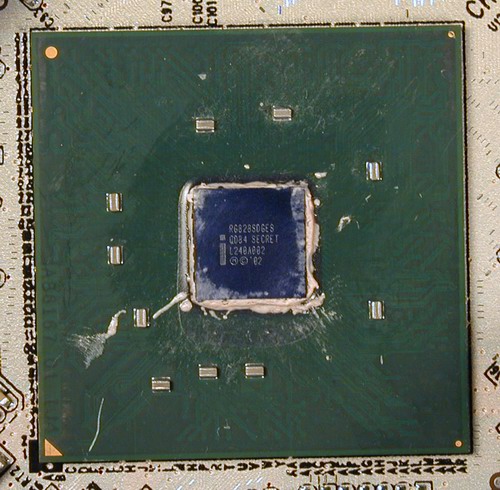

932针的FC-BGA封装的i865

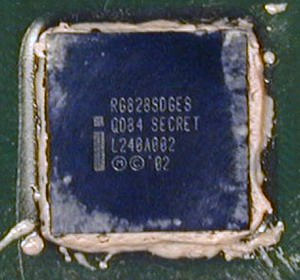

DIE上的字样

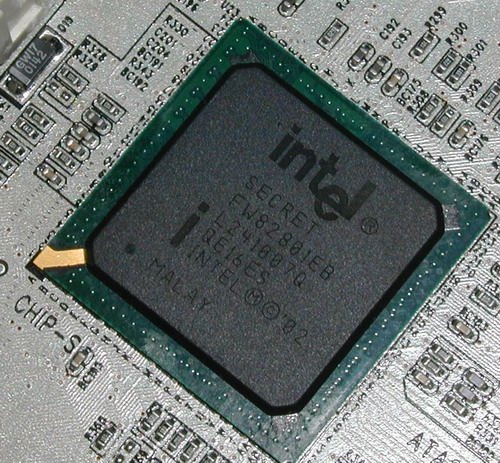

460脚管MBGA封装的ICH5芯片，ICH5的编号是FW82801EB，ICH5支持八个USB2.0端口和八个PCI主控设备。支持UDMA
66/100和SATA 150。

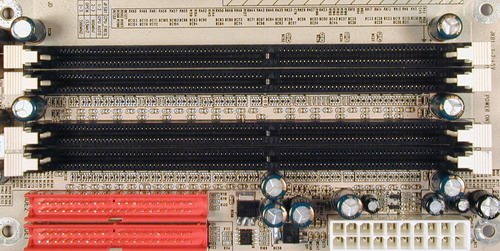

双通道内存布局，这是INTEL首次支持DDR400，正是因为有了i865和i875芯片组，DDR400才会在主流平台上出现。四根184pin的DIMM插槽，第一和第二根DIMM插槽构成第一个通道，具有独立的终结电阻器。第三根和第四根DIMM插槽构成第二个内存通道，同样有独立的终结电阻器。如果今后使用DDRⅡ的话连主板上的终结电阻器都可以省掉，主板的结构会更加简单。

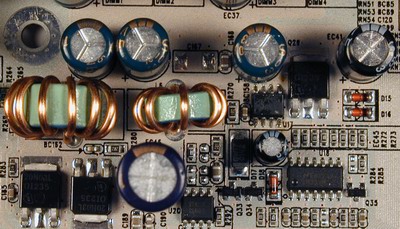

内存的供电单元

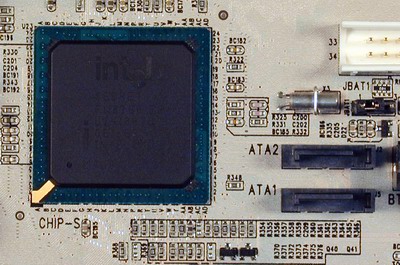

ICH5直接支持两个SATA，同时也提供了两个PATA接口，也就是说ICH5最多可以支持六个ATA设备

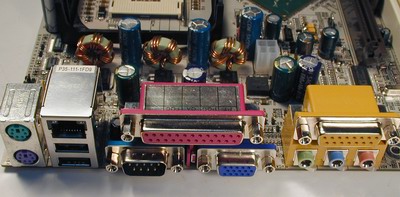

主板后面带有两个PS/2端口，两个USB2.0接口，一个RJ45以太网接口，并口和串口，D-SUB15接口，MIDI接口和模拟音频端口

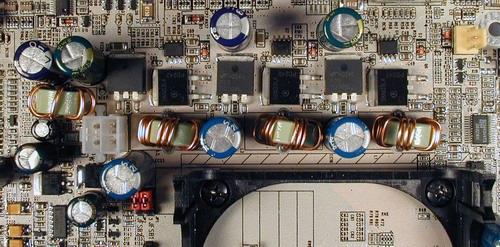

CPU核心供电采用了流行的三相供电方式

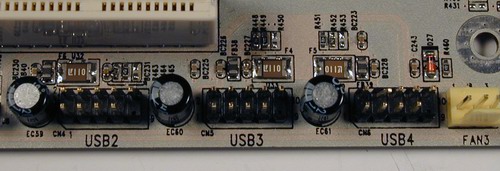

主板上提供了另外六个USB连接端口
这片主板同样采用了ALC650的Codec芯片，支持六声道的数/模和模/数转换，带有独立的晶震
总得来说i865G主板的设计仍然沿用了845PE的体系，只是改进了内存总线的布局方式，增加了双通道内存。由于芯片组的功能增强，对周边元器件的要求反而下降了，如直接支持SATA，增加了USB2.0端口的数量。另外提供了AGP
8X总线，支持FSB800和双通道DDR400使i865G的性能比i845PE有大幅提升。i865G所集成的图形处理核心同845G是一样的，不过整体架构上的改进对图形性能也有促进作用。 |
