航嘉宽幅王90~270V适应电压之技术管窥
〖业界动态〗业界动态（厂商稿） 北京 2003年04月09日17:10

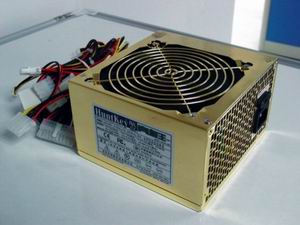

虽然外观与冷静王、天籁之音雷同，并且也具有“超低噪音、超大风量”的特点，但航嘉宽幅王电源的电路设计与以往推出的航嘉电源都不一样，采用了技术含量极高的德国西门子公司的控制器IC。如图，这部分电路实际上是一个高频升压电路功率因数开关调节器，通常采用Boost电路。

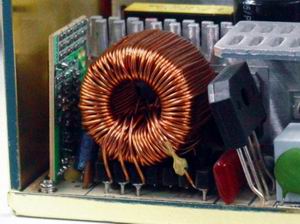

图中显示的就是升压电路，其他的航嘉电源在这个位置通常安装的是高压滤波电路。控制器IC由PFC和PWM控制器两部分组成，PFC控制器主要包含有电压误差放大器（OP1）、乘法器、电流放大器（OP2）、比较器（C1～C3）、运算跨导放大器（OTA1～OTA3）、触发器（FF1）和PFC输出驱动器等电路。PWM部分主要包括振荡器（与PFC共用）、比较器（C4～C10）、触发器（FF2）和PWM图腾柱（即推拉式）栅极驱动器等单元电路。此外，控制器IC还内置7.5V 的精密带隙基准、欠电压锁定（UVLO）和电源控制电路。
由于采用了高集成度的控制器IC，使得航嘉宽幅王电源的适应电压可以宽至90~270V，并且能够达到0.99以上的线路功率因数。

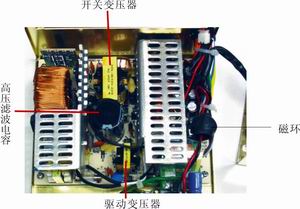

同时，控制器IC具有辅助电源的作用，可以取代普通ATX电源中的一个待机变压器，因此航嘉宽幅王中只有两个变压器——开关变压器和驱动变压器，如图。
采用控制器IC还有一个很大的优点：输出的纹波非常小，因此可以使用容量较小的高压滤波电容。从上图中可以看到，航嘉宽幅王采用了一个（不是两个）滤波电容就实现了极小的纹波输出。这也是航嘉宽幅王电源与其他航嘉电源又一个不同的地方。
航嘉宽幅王是一款额定功率300W的电源，最大输出可以达到360W，输出十分强劲。同样，这款产品也通过了CCC认证，不过与其他航嘉CCC电源不太一样的是，电源的标贴上并没有“PFC”的绿色标贴，但在标贴内有一行“PFC”的小字。
