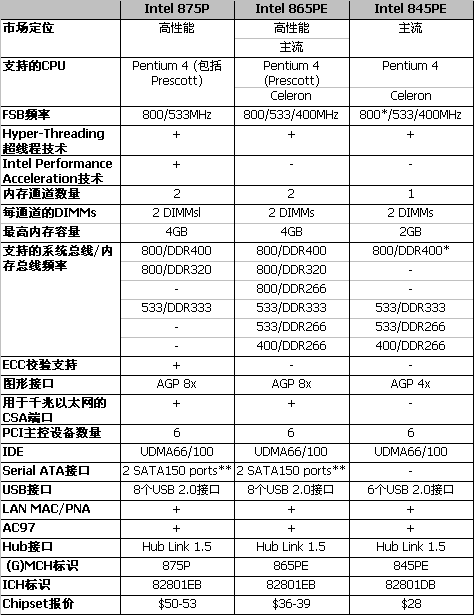

865PE芯片组的特点
800MHz前端总线，865PE支持800MHz的前端总线，采用Quad-Pumped数据传输方式，基准频率是200MHz，比原来的133MHz提高了许多。原来的FSB533可以提供4.2GB/s的峰值带宽，865PE的峰值带宽达到了6.4GB/s。
双通道DDR400内存，为了匹配前端总线，INTEL为865PE提供了双通道DDR400内存，可以提供6.4GB/s的数据传输率。
CSA，Communications Streaming Architecture，由于PCI总线和南桥连接了太多的高速总线，因此INTEL从MCH芯片上引出了一个新的通信端口称为CSA，它可以减少千兆以太网的延时，绕过了MCH-ICH总线直接连接MCH不需要和PCI设备抢带宽。
Accelerated Hub Architecture，这次INTEL并没有提高Hub架构MCH到ICH的带宽，ICH5提供了两个Serial
ATA 150通道，两个ATA100接口，还有PCI总线，ICH5比起ICH4增加了四个USB2.0接口，865PE芯片组南北桥之间的带宽是266MB/s。
硕泰克SL-86SPE-L主板介绍
显然865PE主板在设计上并不比845PE复杂多少，这点从这块Soltek
865PE主板上就能清楚的体现。毕竟865PE是用来取代主流的845PE芯片组的，如果在设计上过于复杂而导致成本高居不下，这样肯定是无法打入主流市场的。其实INTEL的用意也很明显，用FSB800的CPU全面出击主流市场，只在入门级和低端市场保留FSB533的处理器。通过更高的前端总线频率来提升性能
的效果是相当明显的，即使在主频一样的情况下，前端总线从533MHz（133MHz，quad
dump）提升到800MHz（200MHz，quad dump）对性能的提高也相当明显（具体的细节参见本站的INTEL
875P主板测试），测试是在内存同步的情况下进行的。
865PE采用了四层PCB板可以很好的控制成本，由于处理器总线和内存总线的工作频率都高达200MHz，而且865PE采用了双通道内存架构，我们知道四层PCB板只有正反两面是数据线，为了稳定工作在PCB板走线上必须相当的讲究。一项很重要的措施就是让两个内存通道的走线分别位于PCB板的两面，也就是说通道A通过PCB板正面走线，通道B通过PCB板背面走线，此外在内存走线之间夹了空的数据线（有点象DMA66数据线）。通过这些设计865PE在四层PCB板上保证了双通道内存的正常工作，而其它双通道内存主板大多采用了六层PCB板。

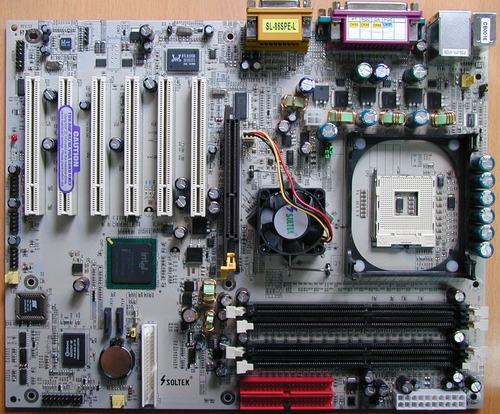

硕泰克SL-86SPE-L主板上元器的布局和我们熟悉的845相差不大，只是DIMM插槽由三根变成了四根，因此PCB板的宽度也增加了一些。
在北桥芯片上增加了散热风扇，CPU核心供电单元使用了较多的滤波电容。一根AGP 8X插槽并且向下兼容AGP 4X显卡。六根PCI插槽提供了充分的扩展能力，南桥芯片是ICH5，它除了能够提供两个PATA-100接口外，还提供了两个Serial
ATA接口，可以支持150MB/s的点对点传输，ICH5还支持八个USB
2.0接口。虽然865PE芯片组支持CSA通道，不过千兆网卡并不是人人都需要，这块硕泰克主板使用了一片RTL8100B百兆网卡控制芯片，带有完整的MCA的PHY功能。主板上还采用了一颗Reltek的ALC650
Codec来提供六声道模拟音频输出。

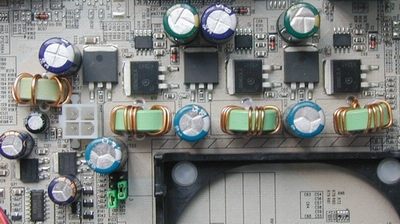

供电单元仍然采用了三相供电方式，所谓三相就是指三路并行的供电，这样可以减少每路供电的负载，同时也可以减少供电单元的温度。每路分担的电流也少一些，这样还可以减少PCB板铜箔的温度。怎么分辨是几相供电呢，除了看PWM控制芯片外，最简单的方法是看扼流线圈。图中一共有四个扼流线圈，一个是输入的三个是输出的，三个输出扼流线圈表示三相供电。每相供电采用了两个MOSFET芯片和一个PWM控制芯片，在实测过程中这块主板负担Pentium4
3.0C完全没有问题。

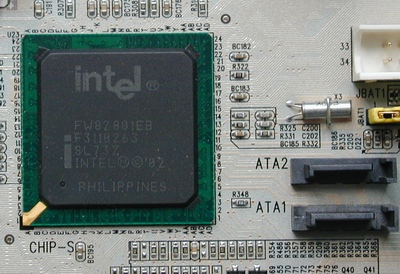

南桥芯片采用了ICH5，型号是FW82801EB，和ICH4相比，它增加了对SATA的支持，另外USB2.0接口也增加到8个

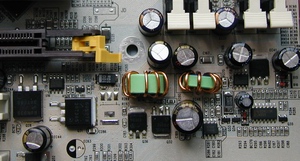

主板上还提供了内存模组和AGP以及系统的供电单元

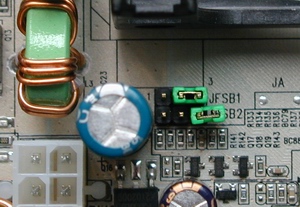

提供了调节CPU外频的硬跳线，通过JFSB1和JFSB2的组合来选择CPU外频，上面的跳线方式选择的CPU外频是200MHz
硕泰克SL-86SPE-L主板的包装
系统检测出Springdale G和82801EB

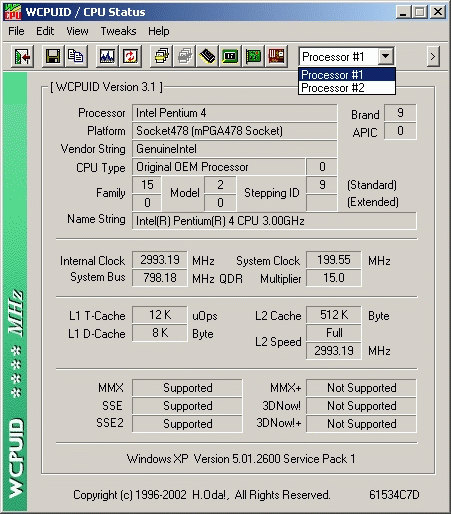

通过WCPUID可以测出前端总线频率是199.55MHz，两个逻辑处理器，Hyper-threading功能被打开

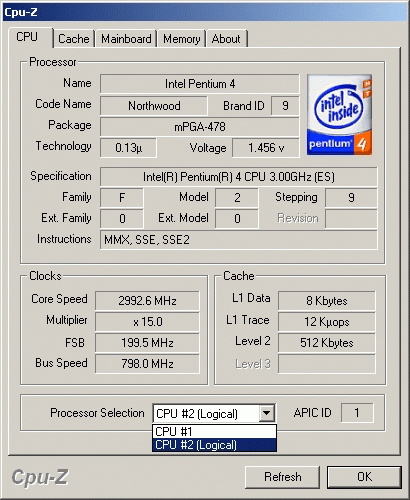

通过Cpu-Z可以得到更详细的信息，连测试处理器是工程样品（ES）都被检测出来

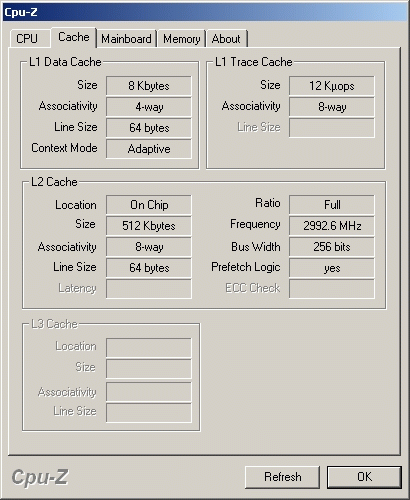

给出了Cache的信息，L1的数据缓存是8KB，四路关联，采用了64字节（512位）的位宽。L1的Trace
Caceh（回溯缓存）是12Kuops(微操作)，8路关联。L2 Caceh大小是512KB，8路关联，64字节（512位）的位宽，工作频率是全速，总线宽度256位，Prefetch
Logic（预取逻辑）打开。 主板测试 测试平台
| CPU |
INTEL Pentium4 3.0C |
| 主板 |
硕泰克SL-86SPE-L主板 |
| 内存 |
KINGMAX DDR400 256MB×2 |
| 硬盘 |
西捷酷鱼四 40GB |
| 显卡 |
七彩虹 Radeon 9700 Pro |
| 操作系统 |
英文Windows XP Professional + SP1 |
| 驱动 |
DirectX 8.1，Catalyst 3.2 Version: 6.14.01.6307，控制面板Version:
6.14.10.4029 |
| 桌面设置 |
1024×768像素 32bit色彩 85Hz刷新率 |
测试结果
cacheman内存子系统性能测试
| |
cacheman Main Memory
读性能 |
cacheman Main Memory
写性能 |
| 硕泰克SL-86SPE-L |
2546.9 MB/s |
1398.4 MB/s |
Pcmark2002
这是一个综合性能测试软件，由出品3DMark的同一家公司出品，可以方便快捷的测试系统的综合性能
| |
CPU |
Memory |
HDD |
| 硕泰克SL-86SPE-L |
7379 |
8448 |
880 |
Multimedia Content Creation Winstone 2003
新版的CCWinstone增加了对多媒体性能测试的权重，在测试中加强了视频压缩和处理的测试
| |
MCCWinstone 2003
Score |
| 硕泰克SL-86SPE-L |
48.4 |
Business Winstone2001
| |
Business
Winstone2001 |
| 硕泰克SL-86SPE-L |
68.8 |
Sysmark 2002
BAPCo Sysmark 2002类似于ZD的Content Creation Winstone，它们都是通过运行各种脚本软件来真实模拟用户的使用情况，包括键盘输入和鼠标点击的动作，这样得出的结论具有很好的参考作用。Sysmark
2002一共有两个测试项目，Office
Productivity是测试常用的办公软件的性能，它包括了微软的Office软件，浏览器、杀毒工具、压缩工具等。另一个测试项目Internet Content
Creation是一个模拟网页制作的软件，它通过Photoshop制作图片，通过Dreamweaver进行网页设计，还通过Adobe
Premiere插入视频剪缉，此外还运用到了微软的媒体压缩工具和Macromeadia Flash，可以说很有代表性，体现了系统整体的多媒体性能。
| Sysmark2002 Rating |
Internet Content
Creation |
Office Productivity |
| - |
- |
220 |
3DMark2001SE build330
这是最常见的D3D测试软件了
| |
硕泰克SL-86SPE-L |
| 640×480 32bit |
17742 |
| 1024×768 32bit |
14939 |
| 1600×1200 32bit |
10339 |
QuakeⅢ Arena
QuakeⅢArena 1.17 DEMO 001，测试显卡的OpenGL性能
| |
硕泰克SL-86SPE-L |
| 640×480 32bit |
366.6 fps |
| 1024×768 32bit |
338.0 fps |
| 1600×1200 32bit |
186.9 fps |
Serious Sam 2:The Second Encounter
英雄萨姆测试了显卡的OpenGL引擎性能，测试软件版本为Serious Sam 2:The Second Encounter，测试场景为“Little
Trouble”
| |
硕泰克SL-86SPE-L |
| 640×480 32bit |
191.4 fps |
| 1024×768 32bit |
167.7 fps |
| 1600×1200 32bit |
108.1 fps |
Aquamark 2.1
| AquaMark 2.1 |
硕泰克SL-86SPE-L |
| 640×480 32bit |
109.0 fps |
| 1024×768 32bit |
92.8 fps |
| 1600×1200 32bit |
48.6 fps |
UT2003
| |
Flyby |
Botmatch |
| 640×480 32bit |
226.215 fps |
75.438 fps |
| 1024×768 32bit |
206.903 fps |
75.495 fps |
| 1600×1200 32bit |
112.297 fps |
70.904 fps |
SPECViewperf 7.0
SPECviewperf
7.0是最新发布的专业OpenGL性能测试软件，对6.13版进行了修改，测试显卡在专业OpenGL软件中的性能表现。DRV-08是DesignReview的性能测试，比起上个版本来看，它具有更多的多边形顶点，这也比较耗费显示卡和处理器的资源，对处理器要求比较高。DX-07则是Open
Visualization Data Explorer的模拟场景。LIGHT-05是基于LightScape的一段测试，测试主要体现显示卡对光影的处理能力以及CPU对顶点的计算能力。PROE-01则是模拟Pro/Engineer应用环境的场景。UGS-01是模拟Unigraphics的测试，测试场景的顶点超过210万个。
| 测试项目 |
得分 |
| 3dsmax-02 |
11.39 |
| drv-09 |
37.01 |
| dx-08 |
53.81 |
| light-06 |
13.09 |
| proe-0 |
13.57 |
| ugs-03 |
13.05 |
SiSoftware Sandra 2003
内存性能测试
| Int Buffered带宽 |
Float Buffered带宽 |
| 4429 MB/s |
4430 MB/s |
CPU Arithmetic Benchmark，CPU 数学运算成绩
| Dhystone ALU |
Whetstone FPU/iSSE2 |
| 9392 MIPS |
2601/5460 MFLOPS |
CPU Multi-Media Benchmark，CPU的多媒体性能
| Integer iSSE2 |
float-point iSSE2 |
| 13787 it/s |
21618 it/s |

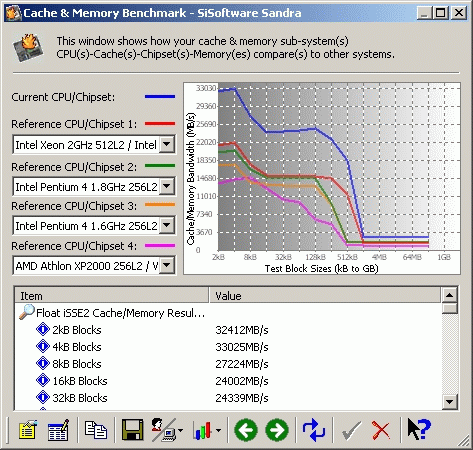

Cache Memory子系统测试

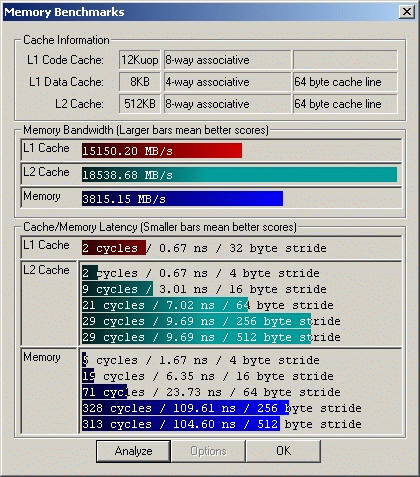

ScienceMark 2.0
得益于工作频率的提高，L1 Cache/L2 Cache和内存的延迟都大幅降低
ScienceMark的缓存延迟测试 super pi一百万位测试是48秒 结论 硕泰克的SL-86SPE-L主板采用了INTEL
865PE芯片组，支持FSB800和双通道DDR400内存，虽然是一款定位主流市场的主板，但是性能却比845PE强很多。另外新的ICH5南桥芯片可以支持Serial
ATA，8个USB2.0接口，这些都是相当吸引人的指标。硕泰克主板的超频能力和BIOS调节能力一向都很强，附送的软件也比较丰富。当然这块主板也有不足之外，没有采用通过CSA接口的千兆以太网卡可以说是一个缺点。
|
