随着I865和I875系列芯片组的发布，Intel平台的前端系统总线频率将从现在的533MHz跳过原定的667MHz从而一下子跃进到800MHz，从而是系统性能得到大幅提高。其中I865主攻主流市场，而I875则定位于工作站平台。在I865的MCH芯片组中，将会支持800MHz FSB的Pentium 4 处理器，同时支持现有的Northwood的Pentium 4处理器，以及未来的0.09微米工艺的Prescott处理器。内存方面将会支持DDR 266/333/400双通道内存，支持AGP 8X的显卡接口，并且还有全新的Communications Streaming Architecture（通信流架构）用于支持千兆以太网。正是因为I865芯片组由于定位于主流市场，以及支持FSB800、Dual DDR400、Hyper-Threating、AGP8X等最新特性，并搭配支持2个Serial ATA150和8个USB 2.0的ICH5南桥芯片，因此成为DIYer热切关注的产品。此次I865系列芯片组拥有三个不同的版本，包括：
1. I865PE：这是标准版本；
2. I865P：这是简化版本，不支持DDR 400以及800MHz FSB，将会主攻低端市场；
3. I865G：整合图形核心的版本；
| | Intel 875 | Intel 865G | Intel 865PE | Intel 865P | | 北桥名称 | RG82875PE | RG82865G | RG82865PE | RG82865P | | 南桥名称 | FW82801EB | FW82801EB | FW82801EB | FW82801EB | | 市场定位 | 高端 |
高端以及主流
| 高端以及主流 | 主流 | | 支持的处理器 | Pentium 4/ Prescott | Pentium 4/ Prescott/ Celeron 4 | Pentium 4/ Prescott/ Celeron 4 | Pentium 4/ Celeron 4 |
前端总线 | 800/533MHz | 800/533/400MHz | 800/533/400MHz | 533/400MHz | | 超线程技术 | 支持 | 支持 | 支持 | 支持 |
加速模式 | 支持 | 不支持 | 不支持 | 不支持 | | 内存架构 | 双通道，每通道 2 DIMMs，最大 4GB | 双通道，每通道 2 DIMMs，最大 4GB | 双通道，每通道 2 DIMMs，最大 4GB | 双通道，每通道 2 DIMMs，最大 4GB |
支持内存类型 | DDR333/ DDR400 | DDR266/ DDR333/ DDR400 | DDR266/ DDR333/ DDR400 | DDR266/ DDR333 |
支持内存分频 | 800/DDR400
800/DDR320
-
533/DDR333
-
- | 800/DDR400
800/DDR320
800/DDR266
533/DDR333
533/DDR266
400/DDR266 | 800/DDR400
800/DDR320
800/DDR266
533/DDR333
533/DDR266
400/DDR266 | -
-
-
533/DDR333
533/DDR266
400/DDR266 | | 支持ECC内存 | 支持 | 不支持 | 不支持 | 不支持 |
图形接口 | AGP
4x/8x (1.5V/0.8V) | AGP
4x/8x (1.5V/0.8V) | AGP
4x/8x (1.5V/0.8V) | AGP 4x/8x (1.5V/0.8V) |
整合图形核心 | 无 | Enhanced Intel Extreme Graphics | 无 | 无 |
CSA千兆以太网 | 支持 | 支持 | 支持 | 支持 |
PCI插槽 | 6 | 6 | 6 | 6 |
并行磁盘接口 | UDMA66/100 | UDMA66/100 | UDMA66/100 | UDMA66/100 |
串行磁盘接口 | 2 SATA150
ports | 2 SATA150 ports | 2 SATA150
ports | 2 SATA150 ports | | USB接口 | 8 USB 2.0 ports | 8 USB 2.0 ports | 8 USB 2.0 ports | 8 USB 2.0 ports |
电源管理 | ACPI | ACPI | ACPI | ACPI | | LAN
MAC/PNA | 支持 | 支持 | 支持 | 支持 | | AC
97声卡 | 支持 | 支持 | 支持 | 支持 | | 南北桥连接总线 | Hub Link 1.5 | Hub Link 1.5 | Hub Link 1.5 | Hub Link 1.5 | | 北桥封装形式 | 1005 FCBGA | 932 FCBGA | 932 FCBGA | 932 FCBGA | | 南桥封装形式 | 460 MBGA | 460 MBGA | 460 MBGA | 460 MBGA |
今天要给大家介绍的正是一款采用I865PE芯片组的主板，是由新天下推出的奔驰P5-865PE。下面先来看一下外观。

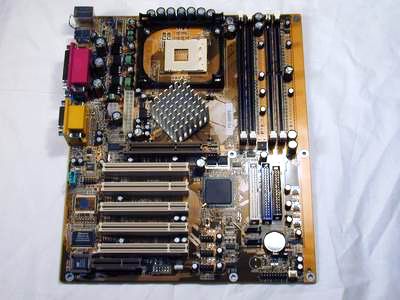

这款主板采用标准板型结构，黄色的PCB板，主板上提供了1个AGP 8x插槽、5个PCI插槽、4个DIMM插槽和1个CNR插槽，提供了最大的扩展空间。奔驰P5-865PE主板采用I865PE＋ICH5芯片组，北桥上安装了一个硕大的散热片，高达35mm，多达56片的散热叶片可以大幅增加散热面积，采用特殊的流体工学结构设计，通过芯片附近的冷热温差形成自动绕流，从而利用散热叶片之间的高效对流自然散热，从而达到最佳的散热效果，帮助北桥芯片散热。北桥芯片本身采用旋转45度的设计，有效保证了北桥到CPU、内存等子系统的布线等长，这样就不会因为各子系统时钟频率不同步导致系统的不稳定。在内存性能方面，I865PE芯片组可以支持双通道DDR技术，支持DDR266/333/400内存规格，最高可以提供6.4GB/s的内存带宽，最高可以支持4GB容量。这样一来，系统的内存性能将得到显著的提高。从外观上看，这款主板的用料和做工都还是比较不错的。下面看一下接口部分。

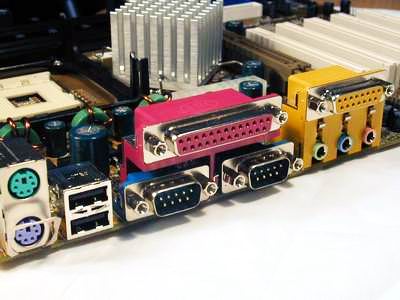

主板接口还是比较规范的。一共提供了一个鼠标PS/2接口、一个键盘PS/2接口、两个USB2.0接口、两个串行接口、一个并行接口和三个音频输出接口。下面是主板供电电路部分。

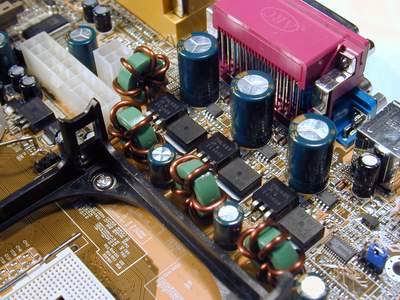

供电电路采用三相供电系统，从而保证处理器充足而精确的供电，同时采用了大量的MOSFET、电解电容和扼流线圈来保证了主板的工作稳定性。

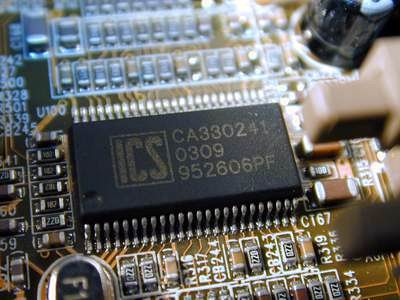

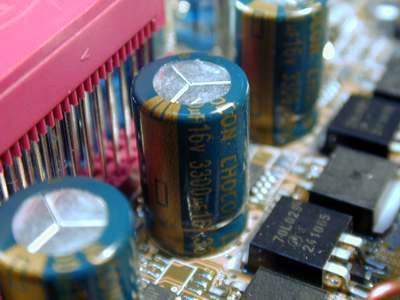

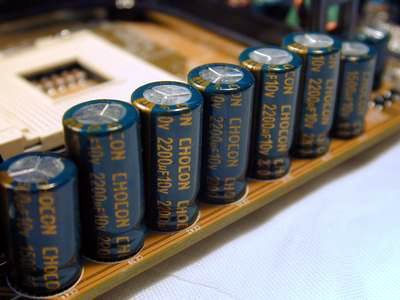

可以看到，CPU附近的一排整齐的巨型大容量低ESR（ESR越低，损耗越小，输出电流越大越快）电容，最高的电容容量高达3300u。这是主板上的时钟发生器芯片，是由ICS公司所制造的，型号为952606PF，它可以让系统外频逐MHz调节。

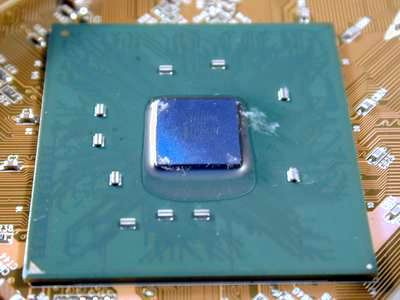

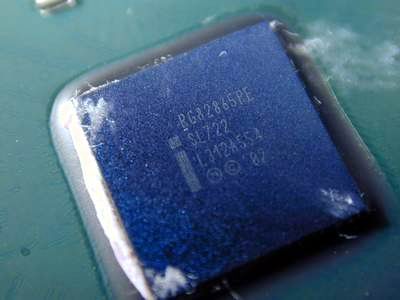

这就是I865PE芯片组的北桥芯片－RG82865PE。

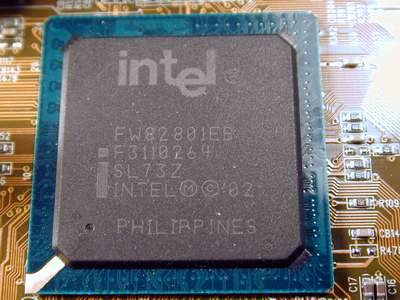

这是I865PE芯片组的南桥芯片－FW82801EB。

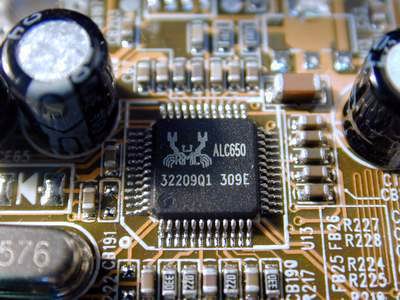

声音解码部分采用了Realtek公司推出的ALC650 Codec芯片，ALC650是瑞昱公司继二声道系列后成功开发的高阶新产品，不仅完全符合AC'97 2.2规格，更具备96KHz取样率(Sampling Rate)的播放功能，可支持DVD音效规格，是目前业界唯一支持该功能的音讯编码译码芯片；其可以完美实现6声道输出。并且完整配备SPDIF IN和SPDIF OUT两组数字音频接口。其音质和功能已不弱于一些普通的独立硬声卡。而且还能通过不断的更新驱动程序来获得更好的音质和更丰富的功能。与众不同的Hi-Fi前级放大兼耳机驱动设计，采用专业前级放大芯片NE5532，推动能力提高10倍，大幅提高无源耳机、音箱的音质和量感，对有源音箱的音色也有明显改善。而且ALC650还外接高精度晶振，频率偏差仅为30ppm（百万分之三十），音质可以达到准A级国标高保真标准。

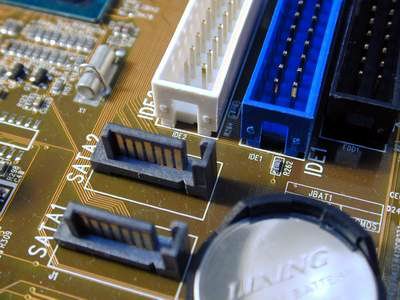

 这是主板上的硬盘接口，两个串行ATA接口和两个IDE接口。

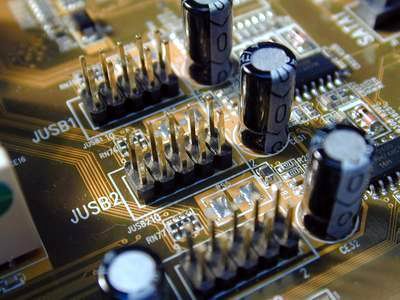

这是主板上的USB扩展接口，三个这样的接口能够再扩展出6个USB2.0接口。

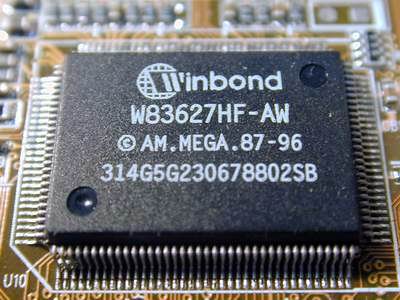

这是负责主板I/O的芯片。

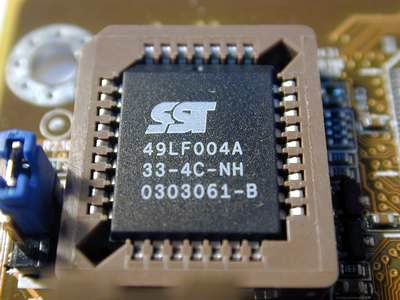

这是主板BIOS。
下面是奔驰P5-865PE主板BIOS的一些选项。

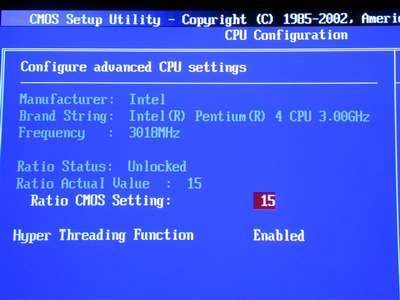

这里可以调节处理器的倍频，同时打开或者关闭超线程。

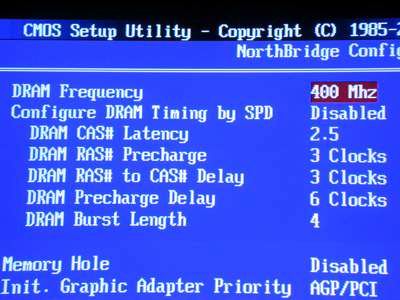

这里可以调节内存的工作频率以及一些参数。 接下来就进入测试阶段，测试平台如下：
| 硬件测试平台 |
| 主板 |
奔驰P5-865PE |
| CPU |
P4 3.0G（200MHz x 15） |
| 内存 |
256M KINGMAX DDR400 x 2 |
| 硬盘 |
希捷酷鱼IV 40GB |
| 显卡 |
ATI Radeon9700 pro |
| 软件测试平台 |
| 操作系统 |
Windows XP |
| DirectX |
版本8.1a |
| 测试软件 |
SiSoft Sandra 2001te Professional
Business winstone 2001
Content Creation winstone 2002
ZD's WinBench 2000 VER 1.1
PCmark2002
Science Mark V1.0
QuakeIII Arena
Superpi
3Dmark2001SE |
开机之后进入BIOS，将内存频率设定为400MHz，进入系统一切正常。接下来是系统整体性能的测试。首先是SiSoft Sandra 2001te Professional的测试，这是一个很直观的测试软件，它会给出不同性能系统的分值和受测系统作对比。我们主要测试其中的三项，CPUBenchmark是测试CPU整数运算和浮点运算，CPU Multi-Media是着重测试CPU的多媒体性能，Memory Bandwidth Benchmark则是测试内存带宽性能的。结果如下：
| CPU benchmark |
Dhrystone Alu Mips |
9473 |
| Whetstone FPU Mflops |
2601/5545 |
| CPU multi-media benchmark |
Integer aEMMX/aSSE |
13844 |
| Floating-Point aSSE |
21531 |
| memory benchmark |
RAM Int Buffered aEMMX/aSSE Bandwidth |
4434 |
| RAM Float Buffered aEMMX/aSSE Bandwidth |
4426 |
接下来是Business winstone 2001和Content Creation winstone 2002的测试结果，测试结果如下：
| Business winstone 2001 |
68.3 |
| Content Creation winstone 2002 |
42.2 |
接着是磁盘性能的测试，看一下ZD's WinBench99的测试结果，在这里将测试结果分割开来显示：
| Business Disk WinMark 99 |
7650 |
| High-End Disk WinMark 99 |
29000 |
| Business Graphics WinMark 99 |
536 |
| High-End Graphics WinMark 99 |
1250 |
下面是PCmark2002的测试，分别测试CPU、硬盘和内存共三项。成绩如下：
| 测试项目 |
得分 |
| CPU |
7406 |
| 内存 |
8578 |
| 硬盘 |
883 |
然后是Superpi，运行104万位圆周率的结果是48秒。
接下来是3D性能的测试。首先是Quake III Arena游戏性能测试，测试当中使用DEMO001，并且在测试当中将所有的画面特效全部关闭，由此来测试系统的性能，结果如下：
| Fastest |
461.0 |
| High Quality |
379.5 |
| 1024*768*32 |
347.0 |
| 1280*1024*32 |
254.2 |
| 1600*1200*32 |
184.4 |
最后是3DMARK2001SE的测试，结果如下：
| 1024*768*32 |
14615 |
| 1280*1024*32 |
11866 |
| 1600*1200*32 |
9971 |
从以上这些测试成绩来看，这款奔驰P5-865PE主板所表现出来的性能和稳定性还是可以令人满意的，双通道DDR400的6.4GB/s内存带宽对于系统整体性能的提升确实非常的明显，无论是整体性能的分数还是CPU项或者内存项的分数均有大幅增加。可以说，I865PE芯片组无论是性能还是功能都可以说的上是未来一段时间之内组建P4系统的最佳选择。 虽然说这款奔驰P5-865PE主板在功能上省掉了网卡和IEEE1394，不过却因此而节省了成本，使得这款主板上市价格定为令人惊讶的699元！毫无疑问，这个价格是目前已经上市的I865主板中最便宜的，也使得这款主板具有较高的性价比，适合搭建一套高性能低成本的P4平台。
|
