I865PE芯片组与Intel上一代主流芯片组I845PE相比，无论是在性能上还是功能上均有所突破，首先，P4处理器的前端系统总线频率将从现在的533MHz跳过原定的667MHz从而一下子跃进到800MHz，I865PE将会支持800MHz FSB的Pentium 4 处理器，同时支持现有的Northwood的Pentium 4处理器，以及未来的0.09微米工艺的Prescott处理器；其次，内存方面将会支持DDR 266/333/400双通道内存，提供6.4GB/s的内存带宽；第三，正式支持AGP
8X；最后就是和I865PE搭配使用的崭新的超级南桥核心－ICH5，ICH5是业界第一款支持RAID功能的南桥核心，同时也是第一款具有Serial ATA功能的南桥芯片。正是因为有这么多强劲功能的支持，因此I865PE也受到了众人的瞩目。 今天要给大家介绍的正是一款采用I865PE芯片组的主板，是由精英推出的，型号为L4ISPEA。下面先来看一下外观。

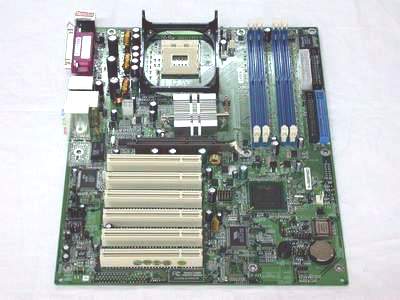

这款主板采用标准板型结构，绿色的PCB板，主板上提供了1个AGP 8x插槽、6个PCI插槽和4个DIMM插槽，提供了最大的扩展空间。精英L4ISPEA主板采用I865PE＋ICH5芯片组，北桥芯片采用旋转45度的设计，有效保证了北桥到CPU、内存等子系统的布线等长，这样就不会因为各子系统时钟频率不同步导致系统的不稳定。在内存性能方面，I865PE芯片组可以支持双通道DDR技术，支持DDR266/333/400内存规格，最高可以提供6.4GB/s的内存带宽，最高可以支持4GB容量。这样一来，系统的内存性能将得到显著的提高。下面看一下接口部分。

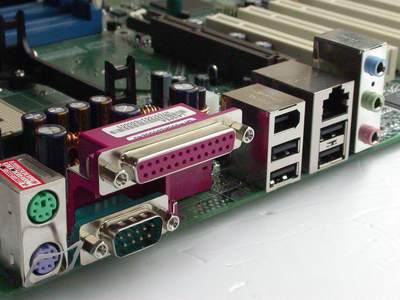

主板自带的接口还是比较丰富的。一共提供了一个鼠标PS/2接口、一个键盘PS/2接口、四个USB2.0接口、一个IEEE1394接口、一个网卡接口、一个串行接口、一个并行接口和三个音频输出接口。其中四个USB接口的设计对于USB设备较多的用户而言还是很用好处的，而主板本身自带IEEE1394接口的情况也不多见，另外一个串行端口被屏蔽掉，在I865G芯片组主板上，这个位置会留给VGA接口。下面是主板供电电路部分。

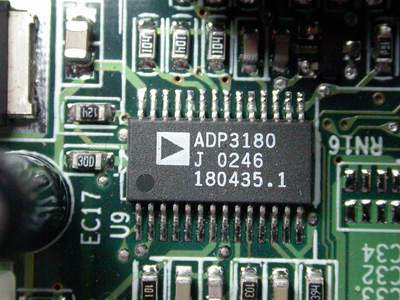

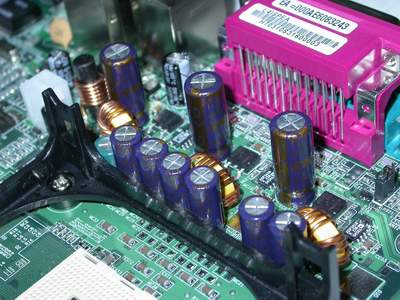

可以看到，标准的三相供电系统保证供给CPU充沛的能量。此外主板上采用了大量的MOSFET、电解电容和扼流线圈来保证了主板的工作稳定性。这是在供电电路中使用的一颗由ADI公司推出的PWM控制芯片，型号为：ADP3180。ADP3180是一款高效多项同步调整控制器，可以为高性能的Intel处理器提供精确的核心电压供应，它使用一个内置的6bit数模转换器直接从处理器中读取电压识别码(VID,voltage identification
code)，它的输出电压在0.8375V至1.6V之间，使用多模式PWM架构驱动逻辑电平输出，它的输出信号的相位关系可以通过程序定义为2相、3相或者4相。

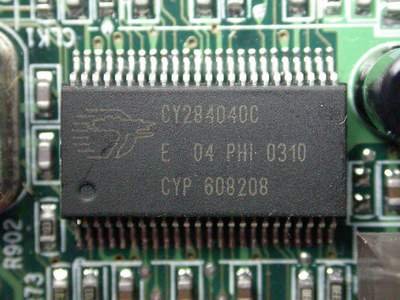

这是主板上的时钟发生器芯片，是由Cypress柏士半导体公司所制造的，型号为CY28404OC，它可以让系统外频逐MHz调节。

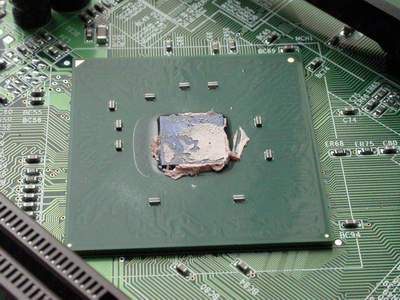

这就是I865PE芯片组的北桥芯片－RG82865PE。

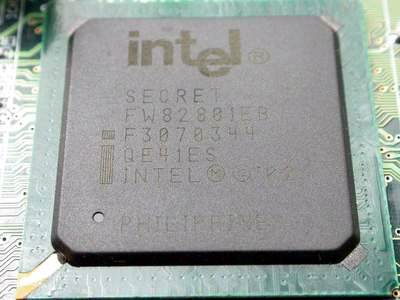

这是I865PE芯片组的南桥芯片－FW82801EB。和MCH相比，Intel在推出ICH方面速度要慢很多，不过这次我们却看到了和I865搭配使用的是一款崭新的超级南桥核心－ICH5。ICH5有两个版本，分别是FW82801EB以及FW82801ER，两者功能都差不多，都支持双Serial ATA 150功能，能够支持6个SATA的设备，同时提供了两个ATA 100通道和8个USB2.0接口，满足用户的旧硬盘、光驱以及USB设备的需要。其他方面，同样支持AC 97六声道声卡，以及USB 2.0接口，但是ER版本的ICH5增加了RAID功能，相比EB版本的ICH5要贵3美元，支持软件RAID 0/1，不过只能够在Windows XP下面工作。由此ICH5也成为业界第一款支持RAID功能的南桥核心，同时也是第一款具有Serial ATA功能的南桥芯片。应该说，ICH5对双Serial ATA 150的支持对于推动Serial ATA的普及具有非常重要的意义，也就是说今后所有Pentium 4主板都会把Serial ATA作为标准配置，看来Serial ATA硬盘离普及的日子真的不远了。

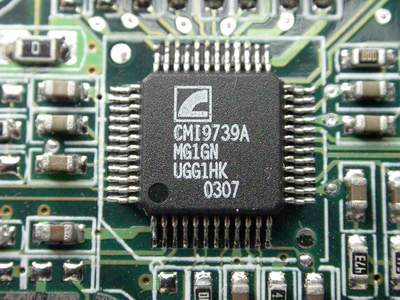

这是CMI9739A Codec芯片，支持5.1声道的模拟音频输出，通过具备光纤和同轴两种SPDIF OUT数字音频输出接口的可选音频子卡，还可以输出5.1声道的数字音频信号。

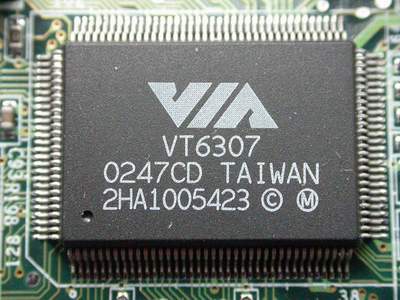

这颗VIA VT6307控制芯片是一颗IEEE 1394A控制芯片，也是VIA威胜电子今年5月份刚刚发布的一款新产品。VT6307是之前VT6306的后继产品，由台积电采用0.30微米工艺制造，适用于主板整合IEEE 1394功能与移动设备的同时，也适用于独立型PCI扩展卡，VT6307芯片内建OHCI兼容界面支援I2C EEPROM或4-wire serial ROMs，兼容IEEE 1394 1.0与IEEE 1394a P2000规范，全速传输速率达到100, 200, 400Mbit/sec，共支援2个IEEE 1394a接口。

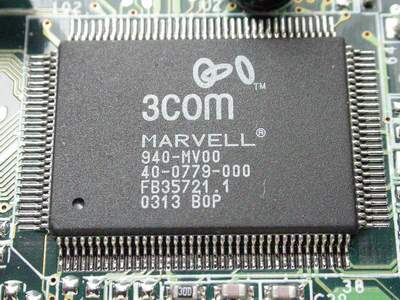

这是3COM公司最新推出的千兆网卡芯片，型号为940-MV00。谈到千兆网卡，就不得不说一下CSA。在I865芯片组的南北桥传输总线上，除了大家熟知的Hub Link 1.5之外，还新增加了一条CSA（Communications Streaming Architecture“通信流架构”）。CSA是专门为千兆网卡而附设的，其总线带宽为2Gbps。这样的设计使得千兆网卡不用去占据PCI总线，理论上性能要比传统的PCI千兆网卡更强劲了，这也使得I865的千兆网卡更有实用性。目前已经上市的I865主板中，使用千兆网卡芯片的产品并不多见，这可以说是这款精英I865主板的卖点之一。
这是主板上的扩展接口，左面的能够再扩展出2个IEEE1394接口，右面的能够再扩展出4个USB2.0接口。

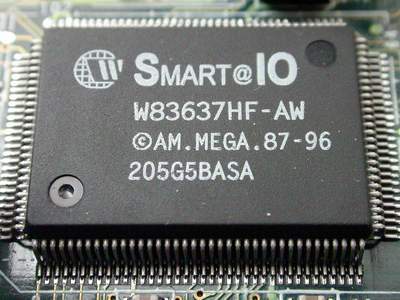

这是负责主板I/O的芯片。

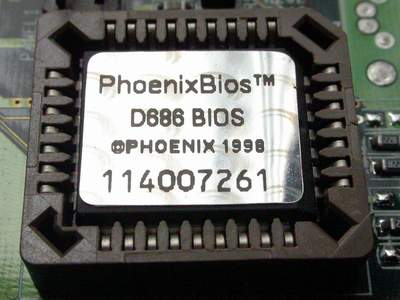

这是主板BIOS。
接下来就进入测试阶段，测试平台如下：
| 硬件测试平台 |
| 主板 |
精英L4ISPEA |
| CPU |
P4 3.0G（200MHz x 15） |
| 内存 |
256M KINGMAX DDR400 x 2 |
| 硬盘 |
希捷酷鱼IV 40GB |
| 显卡 |
ATI Radeon9700 pro |
| 软件测试平台 |
| 操作系统 |
Windows XP |
| DirectX |
版本8.1a |
| 测试软件 |
SiSoft Sandra 2001te Professional
Business winstone 2001
Content Creation winstone 2002
ZD's WinBench 2000 VER 1.1
PCmark2002
Science Mark V1.0
QuakeIII Arena
Superpi
3Dmark2001SE |
开机之后进入BIOS，将内存频率设定为400MHz，进入系统一切正常。接下来是系统整体性能的测试。首先是SiSoft Sandra 2001te Professional的测试，这是一个很直观的测试软件，它会给出不同性能系统的分值和受测系统作对比。我们主要测试其中的三项，CPUBenchmark是测试CPU整数运算和浮点运算，CPU Multi-Media是着重测试CPU的多媒体性能，Memory Bandwidth Benchmark则是测试内存带宽性能的。结果如下：
| CPU benchmark |
Dhrystone Alu Mips |
9346 |
| Whetstone FPU Mflops |
2602/5529 |
| CPU multi-media benchmark |
Integer aEMMX/aSSE |
13876 |
| Floating-Point aSSE |
21180 |
| memory benchmark |
RAM Int Buffered aEMMX/aSSE Bandwidth |
4456 |
| RAM Float Buffered aEMMX/aSSE Bandwidth |
4472 |
接下来是Business winstone 2001和Content Creation winstone 2002的测试结果，测试结果如下：
| Business winstone 2001 |
68.2 |
| Content Creation winstone 2002 |
40.8 |
接着是磁盘性能的测试，看一下ZD's WinBench99的测试结果，在这里将测试结果分割开来显示：
| Business Disk WinMark 99 |
8060 |
| High-End Disk WinMark 99 |
28500 |
| Business Graphics WinMark 99 |
526 |
| High-End Graphics WinMark 99 |
1210 |
下面是PCmark2002的测试，分别测试CPU、硬盘和内存共三项。成绩如下：
| 测试项目 |
得分 |
| CPU |
7386 |
| 内存 |
8532 |
| 硬盘 |
880 |
然后是Superpi，运行104万位圆周率的结果是50秒。
接下来是3D性能的测试。首先是Quake III Arena游戏性能测试，测试当中使用DEMO001，并且在测试当中将所有的画面特效全部关闭，由此来测试系统的性能，结果如下：
| Fastest |
458.7 |
| High Quality |
376.5 |
| 1024*768*32 |
341.8 |
| 1280*1024*32 |
253.6 |
| 1600*1200*32 |
182.9 |
最后是3DMARK2001SE的测试，结果如下：
| 1024*768*32 |
14588 |
| 1280*1024*32 |
11592 |
| 1600*1200*32 |
9863 |
从以上这些测试成绩来看，当Intel最终决定进军DDR400之后，双通道DDR400的6.4GB/s内存带宽对于系统整体性能的提升确实有目共睹，无论是整体性能的分数还是CPU项或者内存项的分数均有大幅增加。由于I865PE芯片组较之Intel上一代芯片组产品，不论在性能上还是功能上均有所突破，所以可以说是目前乃至未来一段时间搭建高端Intel平台的最佳选择，而这款精英L4ISPEA主板所表现出来的性能和稳定性都还是可以令人满意的，充分的发挥出了I865PE芯片组应有的性能。当然，这款主板也有一点遗憾之处，那就是没有实现串行ATA的功能，不过好在这只是一块工程样板，相信等到产品真正上市的时候，精英L4ISPEA一定会实现串行ATA功能，弥补这个遗憾。
|
