前一段时间，升技在发布nFORCE2主板的时候，一口气推出了三款，通过功能将产品线划分的比较细致，从而满足了有不用需要的用户。大概是因为这样的做法取得了比较不错的市场反应，所以这次升技在发布I865PE主板的时候，如法炮制，一口气推出了型号分别为IS7、IS7-S、IS7-E三款基于Intel 865PE芯片组的主板。
其中升技IS7-G是IS7系列中功能最强劲的一款主板，采用Intel 865PE/ICH5R，支持双通道DDR400内存技术和高级电源ACPI技术，同时还支持AGP8X/4X和双SATA RAID，除了在南桥芯片集成了SATA RAID功能外，还板载了Silicon Image的SATA RAID芯片，共有4个SATA接口，可以充分满足用户对于数据备份的需要。IS7-G采用了3COM
3C940千兆网卡芯片，支持Gigabit LAN，同时还支持1+2个IEEE1394接口和最多达8个USB2.0接口；完全能够满足用户的各种应用需求。和IS7-G相比，IS7去掉了板载的Silicon Image的SATA RAID芯片，但它同样采用Intel 865PE/ICH5R芯片组，支持RAID 0功能。同时，IS7还支持Gigabit网络功能、支持1+2个IEEE1394接口，功能上也非常齐备。升技IS7-E主板 IS7-E主板采用支持Intel 865PE/ICH5芯片组，去掉了对SATA RAID的支持。只支持百兆网卡和双SATA硬盘。
今天我们就拿到了三兄弟中的IS7主板，先来看看外观。

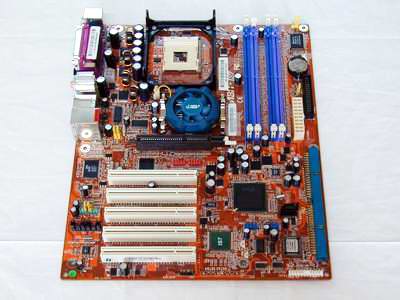

这款主板采用标准板型结构和橘红色PCB板，主板上提供了1个AGP 8x插槽、5个PCI插槽和4个DIMM插槽，提供了最大的扩展空间。刚才已经提到，升技IS7主板采用I865PE＋ICH5芯片组，北桥上安装了一个散热风扇，帮助北桥芯片散热，在目前已经上市的I865PE主板中，在北桥芯片上加装散热风扇的并不多，大部分主板都只是加了一个散热片而已。在内存性能方面，I865PE芯片组可以支持双通道DDR技术，支持DDR266/333/400内存规格，最高可以提供6.4GB/s的内存带宽，最高可以支持4GB容量。这样一来，系统的内存性能将得到显著的提高。从外观上看，这款主板的用料充足，元件布局合理到位，做工还是比较不错的。

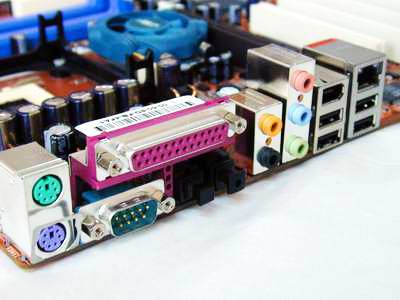

下面我们来看一下主板的接口部分：

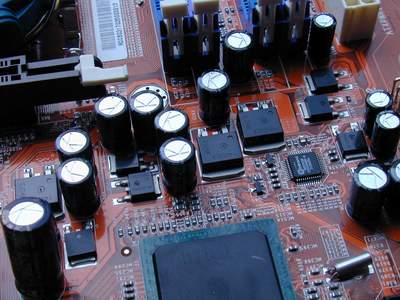

除了例常的鼠标键盘PS/2接口、串/并行接口、USB2.0接口和网卡接口以外，升技还在主板上就提供了5.1声道接口和光纤的输入输出，避免了用户再外接扩展卡的麻烦，方便了用户的使用。实际上，升技一直就非常重视主板在数码方面的表现，不仅仅是这款主板，升技在其很多主板的接口部分，都在数码身上做足了文章，符合当今数码时代的潮流，相信大家对升技数码巨无霸系列主板留有深刻的印象。下面是主板供电电路部分。

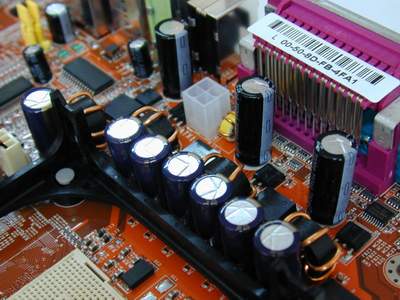

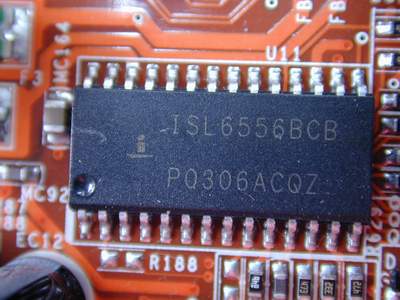

可以看到，这款主板采用四相供电系统，从而保证供给CPU充足的能量。供电电路经过了精心的设计，用料充足，采用了大量的MOSFET、电解电容和扼流线圈来保证了主板的工作稳定性。这是在供电电路中使用的一颗PWM控制芯片－ISL6556BCB。

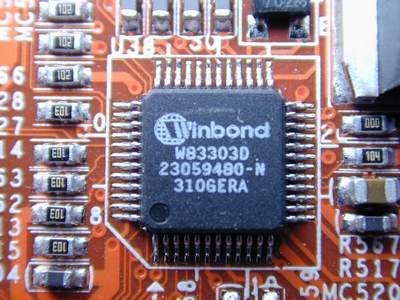

下图中的这颗芯片是华邦电子最新推出的一颗计算机电源管理芯片：W83303D。这颗芯片针对主流与高端平台提供了更完整而且强大的功能，着重于ACPI－STR电源控制，提供给用户一个可靠而简易的ACPI解决方案。而且这颗芯片是专为DDR内存模式设计，去掉了上一点产品中关于SDRAM模式的部分，能够精确的提供2.5V电压供DDR内存使用。而且，其还可针对需求微调各组输出电压提供超频时更稳定的电源。

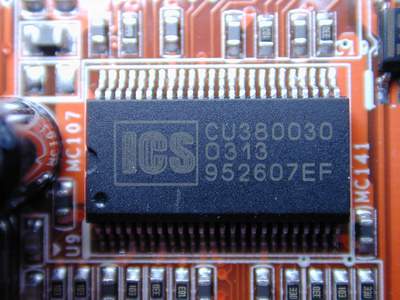

这是主板上的时钟发生器芯片，是由ICS公司所制造的，型号为952607EF，它可以让系统外频逐MHz调节。

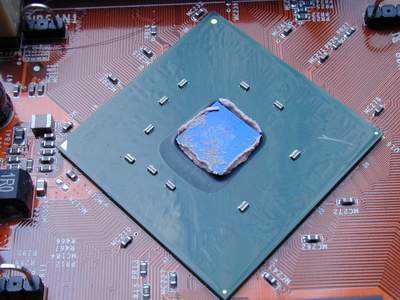

这就是I865PE芯片组的北桥芯片－RG82865PE。可以看到，北桥芯片本身采用旋转45度的设计，有效保证了北桥到CPU、内存等子系统的布线等长，这样就不会因为各子系统时钟频率不同步导致系统的不稳定。

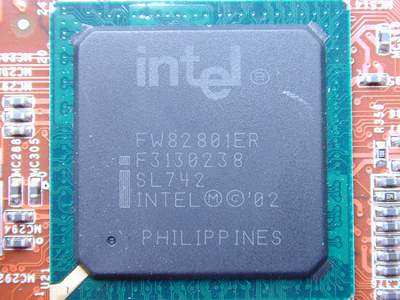

这是I865PE芯片组的南桥芯片－FW82801EB。和MCH相比，Intel在推出ICH方面速度要慢很多，不过这次我们却看到了和I865搭配使用的是一款崭新的超级南桥核心－ICH5。ICH5有两个版本，分别是FW82801EB以及FW82801ER，两者功能都差不多，都支持双Serial ATA 150功能，能够支持6个SATA的设备，同时提供了两个ATA 100通道和8个USB2.0接口，满足用户的旧硬盘、光驱以及USB设备的需要。其他方面，同样支持AC 97六声道声卡，以及USB 2.0接口，但是ER版本的ICH5增加了RAID功能，相比EB版本的ICH5要贵3美元，支持软件RAID 0/1，不过只能够在Windows XP下面工作。由此ICH5也成为业界第一款支持RAID功能的南桥核心，同时也是第一款具有Serial ATA功能的南桥芯片。应该说，ICH5对双Serial ATA 150的支持对于推动Serial ATA的普及具有非常重要的意义，也就是说今后所有Pentium 4主板都会把Serial ATA作为标准配置，看来Serial ATA硬盘离普及的日子真的不远了。

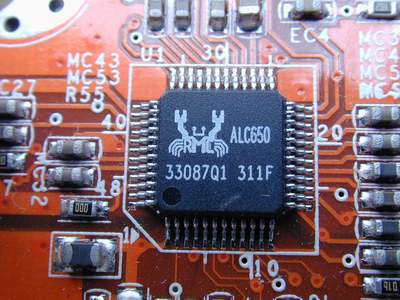

这是Realtek公司推出的ALC650音效解码芯片，ALC650是瑞昱公司继二声道系列后成功开发的高阶新产品，不仅完全符合AC'97 2.2规格，更具备96KHz取样率(Sampling Rate)的播放功能，可支持DVD音效规格，是目前业界唯一支持该功能的音讯编码译码芯片；此外，它还具有十分强大的可编程能力，能实时的对DSP效果增强和3D效果增强等功能。对于Codec的本职工作DAC（数字模拟转换）/ADC（模拟数字转化）方面，ALC650也做得不含糊，具有18-bit ADC和20-bit DAC转化率。

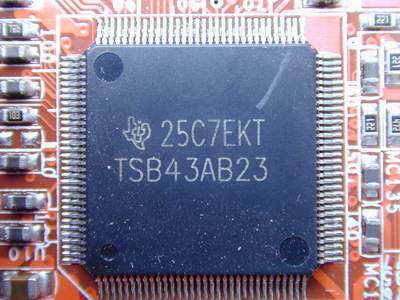

这是由德州仪器推出的IEEE1394控制芯片，型号为TSB43AB23。IEEE 1394高速串口使电脑能够以简捷的方式与摄像机、存储设备、DVD播放机及其它要求高速数据传输的设备进行连接，目前它已被广泛地应用在多种产品之中，如个人电脑、消费类电子产品和PC外设等。而这款TSB43AB23芯片可以支持PCI本地总线2.2标准、PCI电源管理1.1标准、速率为每秒100兆位、200兆位和400兆位IEEE 1394a-2000标准以及PC2001所要求的OHCI 1.1标准。OHCI 1.1标准可以实现许多增强型的功能特性，其同步和异步数据传输和高级电源管理性能都较以前版本的标准更加优越。TSB43AB23集成了一个速率为每秒400兆位的三端口物理层(PHY)，具备智能集成电源管理能力和1.8V的内核工作电压，并且其通用PCI接口与3.3V和5V的信号传输环境兼容。TSB43AB23采用超低功耗模式，在D3低功耗状态下耗电仅为4.5mW。

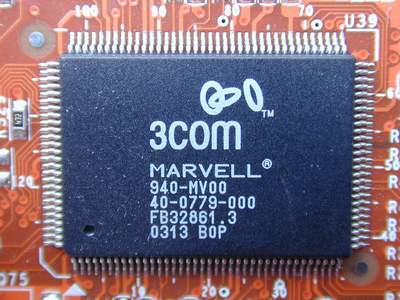

这是3COM公司最新推出的千兆网卡芯片，型号为940-MV00。谈到千兆网卡，就不得不说一下CSA。在I865芯片组的南北桥传输总线上，除了大家熟知的Hub Link 1.5之外，还新增加了一条CSA（Communications Streaming Architecture“通信流架构”）。CSA是专门为千兆网卡而附设的，其总线带宽为2Gbps。这样的设计使得千兆网卡不用去占据PCI总线，理论上性能要比传统的PCI千兆网卡更强劲了，这也使得I865PE主板上的千兆网卡更有实用性。目前已经上市的I865主板中，使用千兆网卡芯片的产品并不多见。
这是主板上的硬盘接口，两个串行ATA接口和两个IDE接口。
这是主板上的扩展接口，左面的两个能够再扩展出4个USB2.0接口，右面的两个能够再扩展出2个IEEE1394接口。这样USB2.0接口和IEEE1394接口能分别达到8个和3个，充分满足外接设备较多的用户。

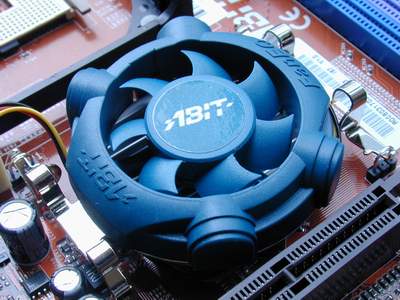

这就是北桥上的散热风扇，外形挺可爱的，像一个轮舵:)

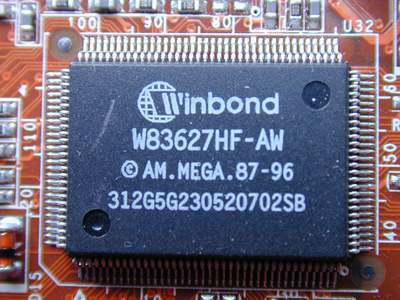

这是负责主板I/O的芯片，同时对PC的健康状况明察秋毫。

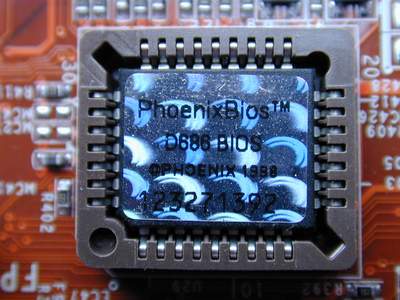

这是主板上的BIOS。
升技主板除了很重视在数码方面的表现以外，还非常重视主板的可玩性，通常升技都会在主板的BIOS里提供很多对处理器电压、内存电压、AGP电压等的调节选项，从而满足电脑玩家的超频欲望，同时也让电脑可以发挥出更强劲的性能表现。而这款升技主板在这方面的表现也是很不错的，下面就仔细的来看一下其在BIOS中的一些调整选项。

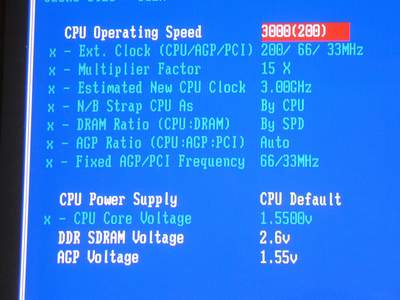

这就是主要的调节菜单，可以调整CPU外频、倍频、工作频率、AGP频率、CPU核心电压、内存电压以及AGP电压等。

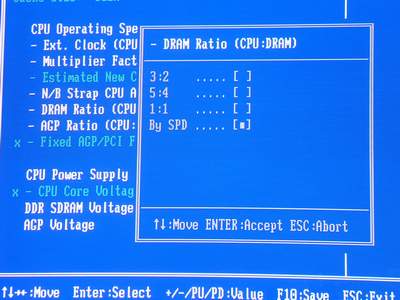

这里可以调节内存的工作频率。

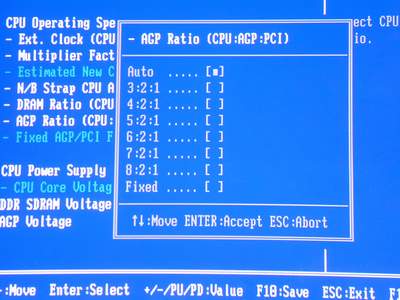

这里用来调节AGP和PCI的工作频率，有8种选项可以选择。

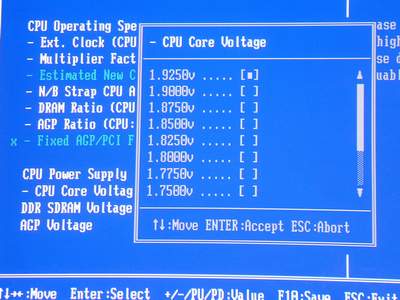

这里可以调整CPU的核心电压值，最高可达1.925V。

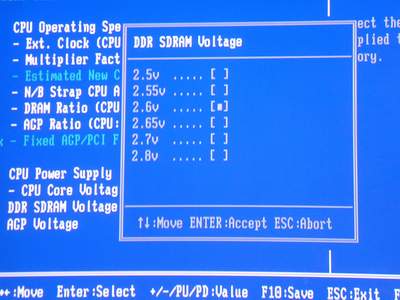

这里可以调整内存电压值。默认的最低电压就已经高于DDR标准0.1V，主要是为了保证DDR400时的稳定性。

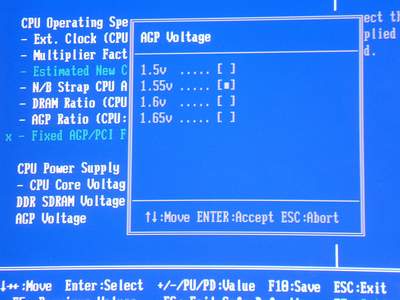

这里用来调节AGP的电压值。提高电压可以提升显卡在高外频时的稳定性。
应该说，这么多详细而又清楚的超频选项，使得超频过程轻松快捷，这点还是很体贴超频玩家的。接下来就进入测试部分，先看看测试平台。
测试平台如下：
| 硬件测试平台 |
| 主板 |
升技IS7 |
| CPU |
P4 3.0G（200MHz x 15） |
| 内存 |
256M KINGMAX DDR400 x 2 |
| 硬盘 |
希捷酷鱼IV 40GB |
| 显卡 |
ATI Radeon9700 pro |
| 软件测试平台 |
| 操作系统 |
Windows XP |
| DirectX |
版本8.1a |
| 测试软件 |
SiSoft Sandra 2001te Professional
Business winstone 2001
Content Creation winstone 2002
ZD's WinBench 2000 VER 1.1
PCmark2002
QuakeIII Arena
Superpi
3Dmark2001SE |
开机之后进入BIOS，将内存频率设定为400MHz，进入系统一切正常。接下来是系统整体性能的测试。首先是SiSoft Sandra 2001te Professional的测试，这是一个很直观的测试软件，它会给出不同性能系统的分值和受测系统作对比。我们主要测试其中的三项，CPUBenchmark是测试CPU整数运算和浮点运算，CPU Multi-Media是着重测试CPU的多媒体性能，Memory Bandwidth Benchmark则是测试内存带宽性能的。结果如下：
| CPU benchmark |
Dhrystone Alu Mips |
8908 |
| Whetstone FPU Mflops |
2610/5525 |
| CPU multi-media benchmark |
Integer aEMMX/aSSE |
13843 |
| Floating-Point aSSE |
21462 |
| memory benchmark |
RAM Int Buffered aEMMX/aSSE Bandwidth |
4501 |
| RAM Float Buffered aEMMX/aSSE Bandwidth |
4479 |
接下来是Business winstone 2001和Content Creation winstone 2002的测试结果，测试结果如下：
| Business winstone 2001 |
68.4 |
| Content Creation winstone 2002 |
39.9 |
接着是磁盘性能的测试，看一下ZD's WinBench99的测试结果，在这里将测试结果分割开来显示：
| Business Disk WinMark 99 |
8340 |
| High-End Disk WinMark 99 |
28800 |
| Business Graphics WinMark 99 |
540 |
| High-End Graphics WinMark 99 |
1230 |
下面是PCmark2002的测试，分别测试CPU、硬盘和内存共三项。成绩如下：
| 测试项目 |
得分 |
| CPU |
7468 |
| 内存 |
8612 |
| 硬盘 |
842 |
然后是Superpi，运行104万位圆周率的结果是47秒。
接下来是3D性能的测试。首先是Quake III Arena游戏性能测试，测试当中使用DEMO001，并且在测试当中将所有的画面特效全部关闭，由此来测试系统的性能，结果如下：
| Fastest |
458.8 |
| High Quality |
378.6 |
| 1024*768*32 |
347.0 |
| 1280*1024*32 |
254.2 |
| 1600*1200*32 |
183.6 |
最后是3DMARK2001SE的测试，结果如下：
| 1024*768*32 |
14622 |
| 1280*1024*32 |
11775 |
| 1600*1200*32 |
9924 |
从一系列测试的成绩来看，这款升技IS7主板无论性能还是功能都可以说是组建高端P4平台的不错的选择，再加上完备的超频选项使其具备性能再上一个台阶的潜力，出色的数码功能也是这款主板值得赞许的又一卖点，值得考虑。目前这款主板的价格为1250元。 |
