I865PE+无线网络－映泰P4TSE pro主板测试

〖原创〗小熊在线－lijibei 　北京 2003年06月07日10:58

	［文章简介］阅读人次今天我们又拿到了一款由映泰推出的I865PE主板，型号为P4TSE pro... (4546 字)

::文章分类

配件

CPU 内存硬盘显示卡主板显示器声卡音箱/耳机	光驱刻录机机箱电源散热器 Modem 网卡/网络
键盘/手写板鼠标/轨迹球

外设

移动存储投影机电视/视频	扫描仪摄像头
打印机/耗材手柄摇杆游戏 USB/1394/串并口

其他

整机/服务器笔记本数码相机数码摄像机
MP3/MD随身听
掌上电脑/记事本
 手机家电

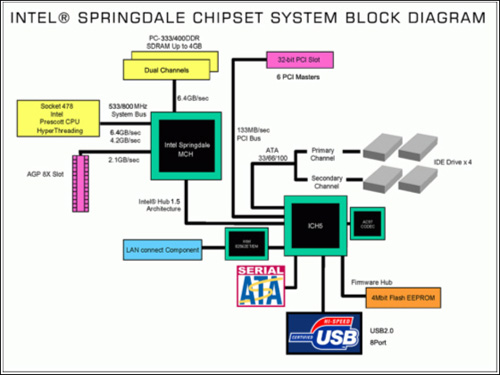

随着I865和I875系列芯片组的发布，Intel平台的前端系统总线频率将从现在的533MHz跳过原定的667MHz从而一下子跃进到800MHz，从而是系统性能得到大幅提高。其中I865主攻主流市场，而I875则定位于工作站平台。在I865的MCH芯片组中，将会支持800MHz FSB的Pentium 4 处理器，同时支持现有的Northwood的Pentium 4处理器，以及未来的0.09微米工艺的Prescott处理器。内存方面将会支持DDR 266/333/400双通道内存，支持AGP 8X的显卡接口，并且还有全新的Communications Streaming Architecture（通信流架构）用于支持千兆以太网。正是因为I865芯片组由于定位于主流市场，以及支持FSB800、Dual DDR400、Hyper-Threating、AGP8X等最新特性，并搭配支持2个Serial ATA150和8个USB 2.0的ICH5南桥芯片，因此成为DIYer热切关注的产品。

    此次I865系列芯片组拥有三个不同的版本，包括：

    1. I865PE：这是标准版本；
    2. I865P：这是简化版本，不支持DDR 400以及800MHz FSB，将会主攻低端市场；
    3. I865G：整合图形核心的版本；

    从目前市场上的情况看，I865P和I865G还很少见，而I865PE已经大量上市了。毫无疑问，面对未来一段时间的主流P4平台，各个主板厂商都将不遗余力的进行推广。今天我们又拿到了一款由映泰推出的I865PE主板，型号为P4TSE pro。

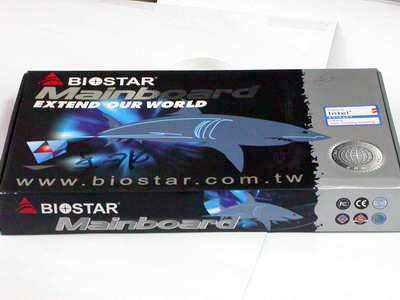

包装盒的形状比较少见，比常见的主板包装盒要长出很多。

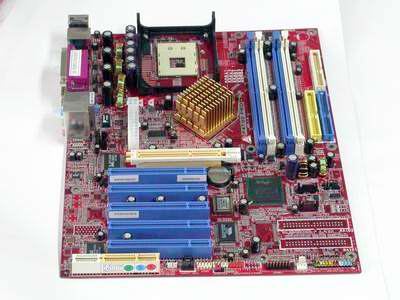

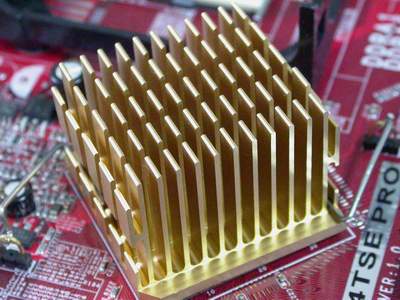

这款主板采用标准板型结构和红色PCB板，主板上提供了1个AGP 8x插槽、5个PCI插槽、4个DIMM插槽和1个CNR插槽，提供了最大的扩展空间。映泰P4TSE pro主板采用I865PE＋ICH5芯片组，支持超线程技术，双同道DDR，Serial ATA，AGP8X等最新技术。北桥上安装了一个硕大的金灿灿的散热片，多达60片的散热叶片可以大幅增加散热面积，采用特殊的流体工学结构设计，通过芯片附近的冷热温差形成自动绕流，从而利用散热叶片之间的高效对流自然散热，从而达到最佳的散热效果，帮助北桥芯片散热。

北桥芯片本身采用旋转45度的设计，有效保证了北桥到CPU、内存等子系统的布线等长，这样就不会因为各子系统时钟信号不同步导致系统的不稳定。在内存性能方面，I865PE芯片组可以支持双通道DDR技术，支持DDR266/333/400内存规格，最高可以提供6.4GB/s的内存带宽，最高可以支持4GB容量。这样一来，系统的内存性能将得到显著的提高。从布线设计上看，这款主板的用料、做工相当不错。下面我们来看一下接口部分。

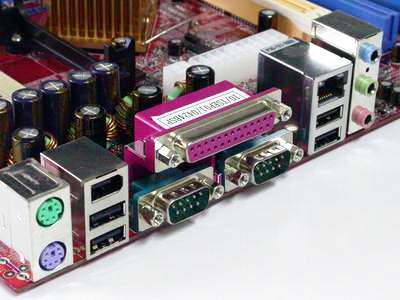

我们可以看到，主板接口非常的丰富。除了大部分主板都会提供的一个鼠标PS/2接口、一个键盘PS/2接口、两个USB2.0接口、一个网卡接口、两个串行接口、一个并行接口和三个音频输出接口外，额外多提供了两个USB2.0接口和一个IEEE1394接口。这点对于USB设备比较多的用户和拥有IEEE1393设备的用户而言，无疑大大方便了他们的使用。毕竟再去外接扩展卡的话，会占去PCI插槽的空间。下面是主板供电电路部分。

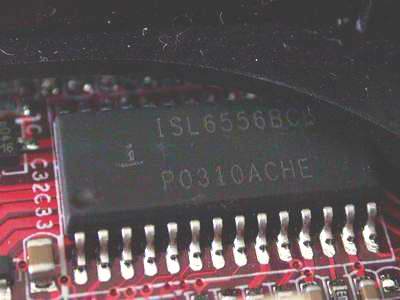

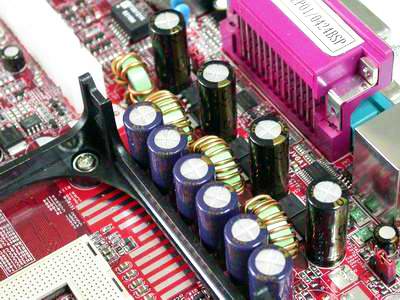

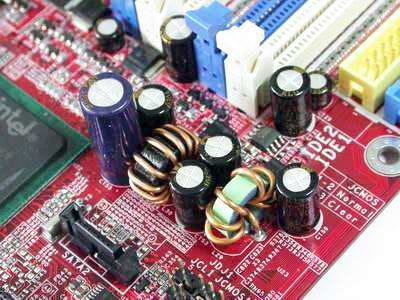

我们可以看到，这款主板的供电电路的用料严谨踏实，显出了映泰大厂的风范。主板上采用了大量的MOSFET、电解电容和扼流线圈来保证了主板的工作稳定性。这是在供电电路中使用的一颗PWM控制芯片－ISL6556BCB。

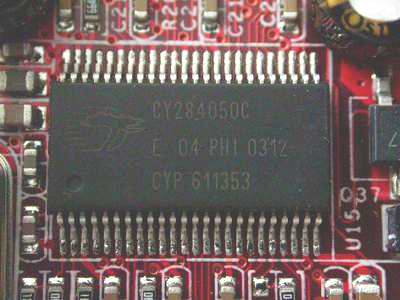

这是主板上的时钟发生器芯片，是由Cypress柏士半导体公司所制造的，型号为CY28405OC，它可以让系统外频逐MHz调节。

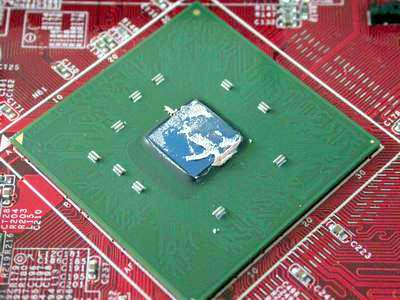

下面是I865PE芯片组的北桥芯片－RG82865PE，大家千万要注意，目前市场上那种特别“低价”的所谓I865PE，很可能是一些厂商拿865P芯片组冒充I865PE芯片组，不一定能上800FSB，因此大家对那些特别便宜的I865PE主板也要提高警觉。

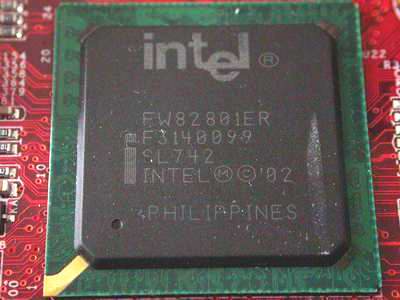

南桥芯片是FW82801ER。Intel这次推出的新款南桥芯片ICH5有两个版本，分别是FW82801EB以及FW82801ER，两者功能都差不多，都支持双Serial ATA 150功能，能够支持2个SATA的设备，同时提供了两个ATA 100通道和8个USB2.0接口，满足用户的旧硬盘、光驱以及USB设备的需要。其他方面，同样支持AC 97六声道声卡，以及USB 2.0接口，但是ER版本的ICH5增加了RAID功能，支持软件RAID 0/1，不过只能够在Windows XP下面工作。由此ICH5也成为业界第一款支持RAID功能的南桥核心，同时也是第一款具有Serial ATA功能的南桥芯片。应该说，ICH5对双Serial ATA 150的支持对于推动Serial ATA的普及具有非常重要的意义，也就是说今后所有Pentium 4主板都会把Serial ATA作为标准配置。

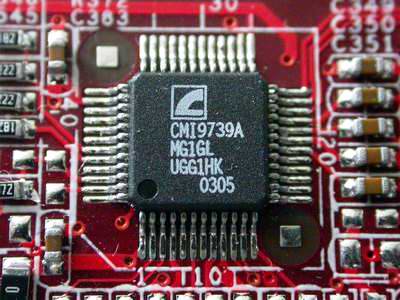

声音解码部分采用了CMI9739A芯片，这是一颗6声道CODEC芯片，它可以输出高品质的声音，支持5.1声道的模拟音频输出，通过具备光纤和同轴两种SPDIF OUT数字音频输出接口的可选音频子卡，还可以输出5.1声道的数字音频信号。CMI9739A兼容AC'97 2.2标准，提供了较高的信噪比，它的动态范围大于90dB。CMI9739A具有专利的Xear 3D音频技术，具有可度的采样率转换，最高支持96KHz的采样率。

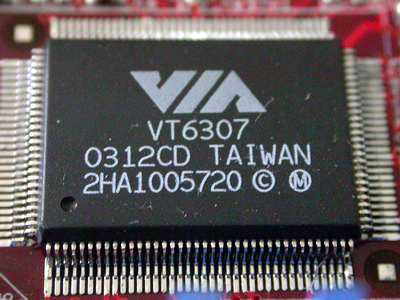

这颗VIA VT6307控制芯片是一颗IEEE 1394A控制芯片，也是VIA威胜电子今年5月份刚刚发布的一款新产品。VT6307是之前VT6306的后继产品，由台积电采用0.30微米工艺制造，适用于主板整合IEEE 1394功能与移动设备的同时，也适用于独立型PCI扩展卡，VT6307芯片内建OHCI兼容界面支援I2C EEPROM或4-wire serial ROMs，兼容IEEE 1394 1.0与IEEE 1394a P2000规范，全速传输速率达到100, 200, 400Mbit/sec，共支援2个IEEE 1394a接口。

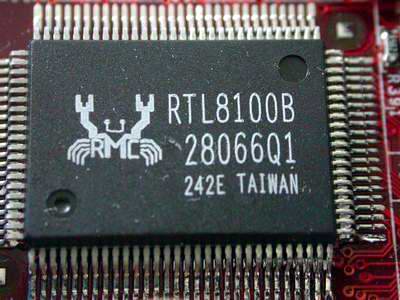

下图为主板上集成的Realtek RTL8100B 10/100M自适应网络控制芯片，这是南桥内部整合有网络功能的主板上很常见的IC，RTL8100B配合主板南桥芯片能够提供物理层的PHY，可以用来连接RJ-45网卡接口，稳定工作。

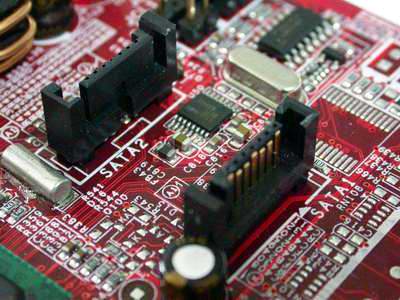

这是主板上的两个串行ATA硬盘接口。

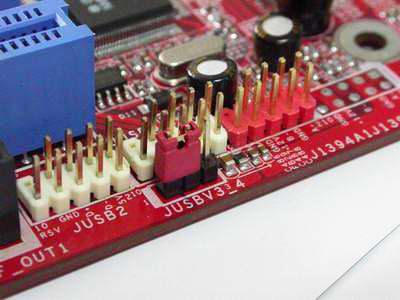

这是主板上的扩展接口，一共还能够再扩展出4个USB2.0接口和2个IEEE1394接口。

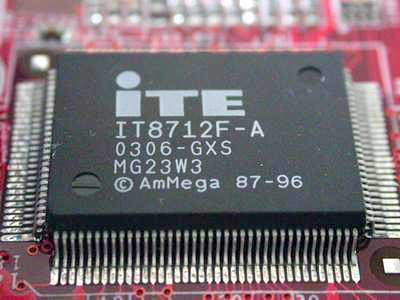

这是负责主板I/O的芯片。

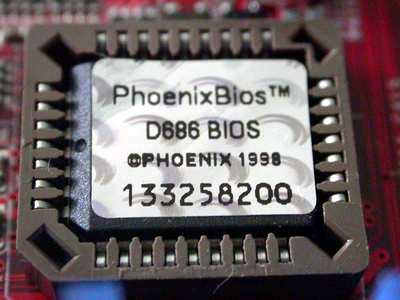

这是主板BIOS。

这是随主板附送的一些配件。

大家注意了：下图是映泰附送的一个无线网络RF模块，采用IEEE 802.11网络协议，其上网速率最高可达11Mbps，通信距离也可达6.5千米，它是依托相关运行商的高速宽带网络向广大用户提供的一种无线连接宽带接入方式。

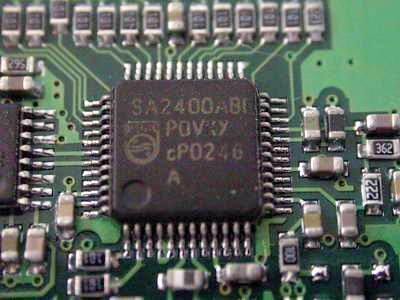

提供无线网络功能的芯片为Philips的SA2400ABE。

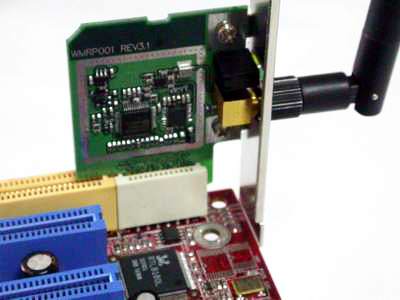

只要把这个扩展卡接在主板上的一个接口上即可。

应该说，提供无线网络功能是这款映泰主板很吸引人的一个地方。

另外，这款主板还自带"极速悍将", "奇键F9"和"升级大师"等映泰独立研发的专利技术。对于主板的超频和升级有很大的帮助，其中"极速悍将"是由超频管理器，超压管理器及硬件监控三大模块组成，功能强大，界面也非常友好。它主要提供CPU频率调整功能，帮助用户提升CPU核心电压及内存电压功能，以及智能监测温度、电压、CPU风扇转速、显示芯片组信息、CPU、内存、AGP、PCI频率等等。"极速悍将"技术还可以在用户设置不当时起到保护作用，当超频完成后系统不稳定时，系统将自动重启，重启后的计算机运行在原系统频率下，或者是由"极速悍将"为系统指定一个适当的频率,这就减少了由于操作不当而引起的"毁板"现象。

接下来就进入测试阶段，先来看看测试平台。

硬件测试平台
主板	映泰P4TSE pro
CPU	P4 3.0G（200MHz x 15）
内存	256M Adata DDR400 x 2
硬盘	希捷酷鱼IV 40GB
显卡	ATI Radeon 9700 pro
软件测试平台
操作系统	Windows XP
DirectX	版本8.1a
测试软件	SiSoft Sandra 2001te Professional Business winstone 2001 Content Creation winstone 2002 ZD's WinBench 2000 VER 1.1 PCmark2002 QuakeIII Arena Superpi 3Dmark2001SE

开机之后进入BIOS，将内存频率设定为400MHz，进入系统一切正常。接下来是系统整体性能的测试。首先是SiSoft Sandra 2001te Professional的测试，这是一个很直观的测试软件，它会给出不同性能系统的分值和受测系统作对比。我们主要测试其中的三项，CPUBenchmark是测试CPU整数运算和浮点运算，CPU Multi-Media是着重测试CPU的多媒体性能，Memory Bandwidth Benchmark则是测试内存带宽性能的。结果如下：

CPU benchmark	Dhrystone Alu Mips	9476
CPU benchmark	Whetstone FPU Mflops	2602/5548
CPU multi-media benchmark	Integer aEMMX/aSSE	13845
CPU multi-media benchmark	Floating-Point aSSE	21523
memory benchmark	RAM Int Buffered aEMMX/aSSE Bandwidth	4468
memory benchmark	RAM Float Buffered aEMMX/aSSE Bandwidth	4452

接下来是Business winstone 2001和Content Creation winstone 2002的测试结果，测试结果如下：

Business winstone 2001

68.8

Content Creation winstone 2002

41.3

接着是磁盘性能的测试，看一下ZD's WinBench99的测试结果，在这里将测试结果分割开来显示：

Business Disk WinMark 99	8190
High-End Disk WinMark 99	28700
Business Graphics WinMark 99	538
High-End Graphics WinMark 99	1220

下面是PCmark2002的测试，分别测试CPU、硬盘和内存共三项。成绩如下：

测试项目	得分
CPU	7452
内存	8595
硬盘	869

然后是Superpi，运行104万位圆周率的结果是48秒。

接下来是3D性能的测试。首先是Quake III Arena游戏性能测试，测试当中使用DEMO001，并且在测试当中将所有的画面特效全部关闭，由此来测试系统的性能，结果如下：

Fastest	462.8
High Quality	381.9
102476832	346.7
1280102432	254.2
1600120032	184.5

最后是3DMARK2001SE的测试，结果如下：

102476832	14672
1280102432	11881
1600120032	9923

结论：

从整个测试过程来看，这款映泰P4TSE pro主板在高外频工作时的性能表现和稳定性均给我们留下了深刻的印象，不愧是一块针对玩家设计的主板，可以充分的发挥出I865PE芯片组和P4 3.0G处理器的性能。而当Intel最终决定进军DDR400之后，双通道DDR400的6.4GB/s内存带宽对于系统整体性能的提升确实有目共睹，由于I865PE芯片组较之Intel上一代芯片组产品，不论在性能上还是功能上均有所突破，所以可以说是目前乃至未来一段时间搭建高端Intel平台的最佳选择。而对于这款映泰P4TSE pro主板而言，除了采用主流的芯片组之外，无线网络模块、ER版本的ICH5南桥芯片、IEEE1394、USB2.0、串行ATA等附加功能也比较全面，因此值得新装机用户或者升级考虑。

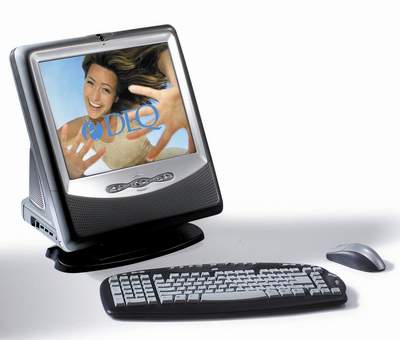

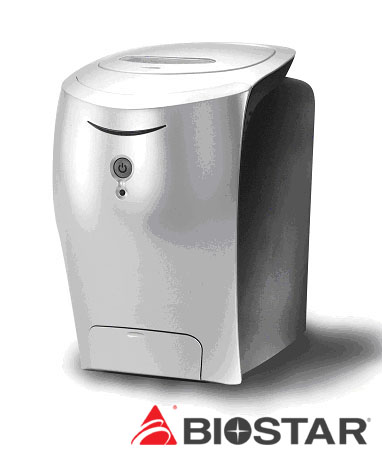

而且目前映泰正在市场上进行促销活动，活动的内容是凡在6月1日～7月31日购买映泰主板者，不但能获得针对互联网安全、病毒防护的网络防火墙，杀毒及用于系统备份还原的Norton三合一大礼包，而且有机会得到价值15元的环保购物袋一个或价值88元的映泰名牌广告衫一件。同时只要将主板的条码和购买者的联系方式在映泰的网站上注册,即有机会参加映泰暑假大抽奖, 奖品为价值7888元的BIOSATR--EDEQ（LCD液晶一体机）、价值1988元的BIOSTAR--IDEQ（QQ迷你PC）以及价值1388元的BIOSTAR--EASY PC。
